Tanque de almacenamiento de aire

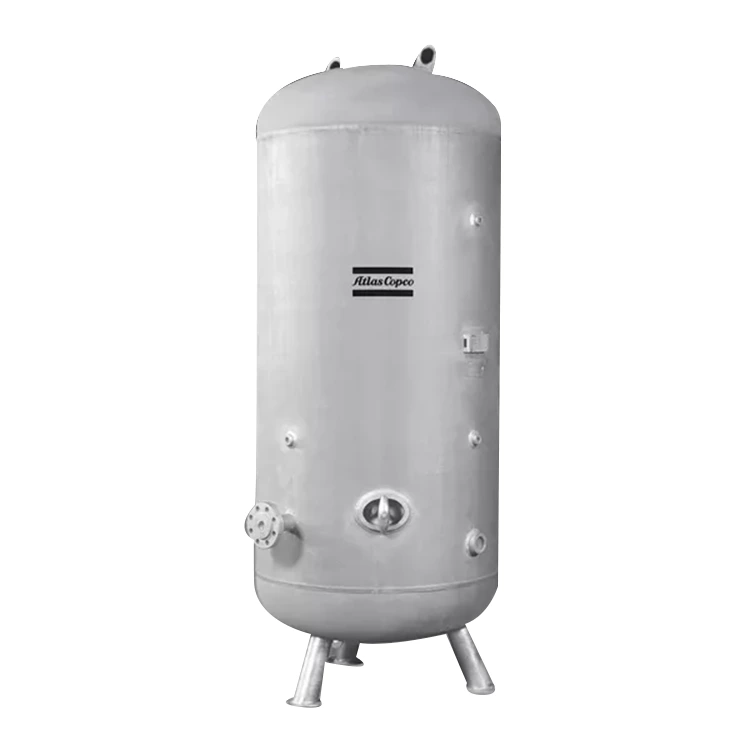

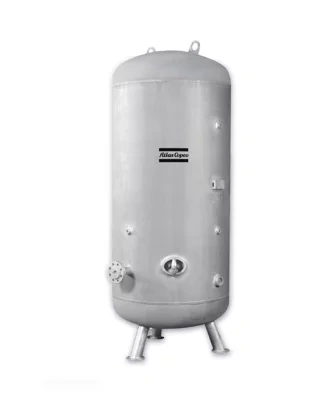

Tanques de almacenamiento de aire de alta presión HTA

Ahorro de energía para aplicaciones de alta presión

Los tanques de almacenamiento de aire a alta presión HTA de Atlas Copco proporcionan aire comprimido a una presión constante almacenando aire comprimido para satisfacer la demanda máxima. Al evitar ciclos excesivos de carga/descarga, ahorran energía y prolongan la vida útil del compresor de aire. Los HTA son ideales para aplicaciones de alta presión.

Adecuado para diversas condiciones de campo

El HTA puede funcionar eficazmente en temperaturas ambiente que oscilan entre -10 °C/14 °F y +55 °C/131 °F, y es adecuado para manejar aire comprimido húmedo y caliente. Un drenaje de condensado es opcional.

Alta confiabilidad

Utilizamos el método de cálculo dinámico de elementos finitos para calcular la resistencia, la tensión, la pulsación y la vibración, y diseñamos el HTA en función de los resultados del cálculo, lo que le otorga una confiabilidad excepcional (CE 97/23 – ASME sección VIII, div 3).

Ventajas Tecnológicas

Ventajas técnicas

■Selección segura

Los tanques de gas HTA son fácilmente compatibles con compresores diseñados para una presión de 45 bar y una temperatura de 55°C/131°F.

■Construcción robusta

Los tanques seguros de metal galvanizado en caliente ofrecen una protección superior.

■Fácil instalación

Equipado con orificios de montaje de fácil acceso para una instalación cómoda.

¿Qué es un tanque receptor de aire?

Los tanques receptores de aire, a veces llamados tanques de almacenamiento de aire comprimido, son un componente crucial de los sistemas de aire comprimido. Su objetivo principal es almacenar temporalmente aire comprimido para satisfacer la demanda máxima del sistema y optimizar la eficiencia operativa de la planta.

El papel del tanque de almacenamiento de aire

En teoría, su unidad de compresor de aire puede funcionar sin un tanque receptor de aire. Sin embargo, la ausencia de un componente en el sistema de aire aumentará los ciclos de carga y descarga del compresor, imponiéndole una carga mayor. Es importante recordar que el ciclo de carga y descarga depende de las fluctuaciones de la demanda dentro de sus instalaciones.

El tanque de almacenamiento de aire juega un papel crucial en los sistemas neumáticos. Se utilizan para almacenar aire comprimido antes de que ingrese al sistema o equipo de tuberías. En resumen, el tanque receptor de aire actúa como un amortiguador entre el compresor y las fluctuaciones de presión provocadas por los cambios en la demanda.

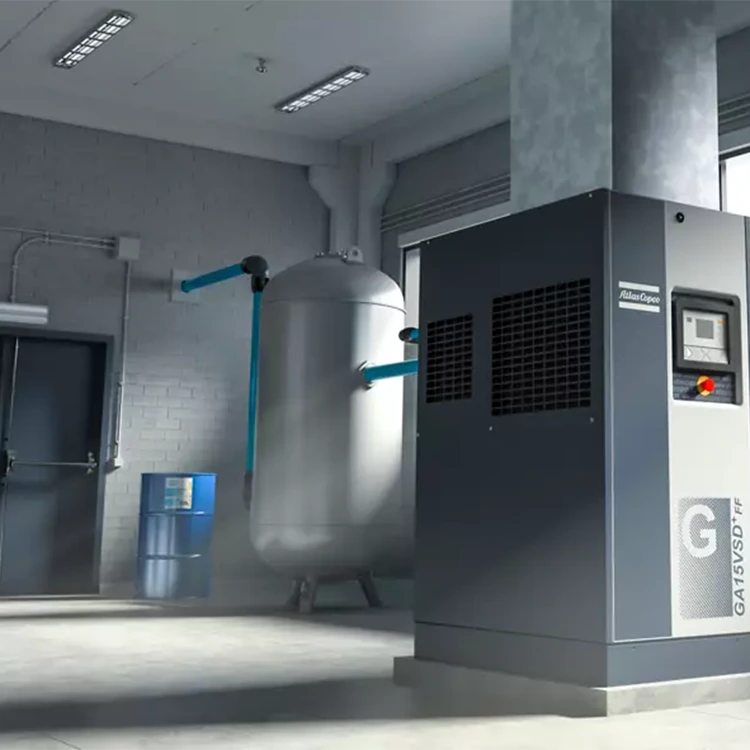

Algunos compresores de aire están "montados en tanque", lo que significa que se proporcionan como una unidad completa y se instalan encima del tanque receptor de aire. El uso de compresores de aire tipo tanque no solo ahorra espacio sino que también reduce el costo de instalación inicial requerido para la instalación de secadores individuales. Esta configuración es muy común en compresores de aire pequeños y la potencia de salida no suele superar los 26 kilovatios (o 35 caballos de fuerza). Los compresores de aire grandes no son adecuados para diseños de instalación de tanques, ya que esto daría como resultado una configuración demasiado pesada, lo que podría representar riesgos para la seguridad.

El uso de receptores de aire en sistemas neumáticos puede reducir la circulación excesiva y garantizar una presión de aire constante, lo cual es crucial para mantener la eficiencia de los compresores y extender su vida útil.

Tipos de receptores de aire

Existen varios tipos de receptores de aire para satisfacer las necesidades de aplicaciones específicas. Entre los más comunes se encuentran los receptores de aire húmedo y los receptores de aire seco.

Instale un receptor de aire húmedo entre el compresor de aire y la secadora. Estos tanques de almacenamiento almacenan aire comprimido sin tratar y ayudan a eliminar la humedad antes de que el aire ingrese al sistema de secado, lo que desempeña un papel crucial en la mejora del rendimiento de la secadora. Este paso puede garantizar la mejora de la eficiencia del proceso de secado.

Por otro lado, el depósito de aire seco almacena el aire comprimido procesado y suele instalarse después del compresor de aire y el secador. Su función principal es mantener la integridad del aire seco y garantizar el rendimiento estable y confiable del sistema.

¿Cómo seleccionar correctamente un tanque receptor de aire?

Una buena regla general para seleccionar un tanque de almacenamiento de aire es permitir un caudal de 3 a 4 galones de aire por CFM, o 10 a 15 litros por litro de aire comprimido por segundo, según el tipo de compresor de aire utilizado y la aplicación. De manera similar a la selección del compresor de aire, se deben considerar varios factores al determinar las especificaciones apropiadas del tanque receptor de aire para su sistema. Se recomiendan encarecidamente los siguientes factores:

Minimizar las fluctuaciones/caídas de presión: El tanque receptor de aire se utiliza para minimizar las fluctuaciones de presión que pueden afectar el proceso de producción y la calidad del producto. Al elegir el tanque receptor de aire adecuado para su compresor, se deben tener en cuenta dos valores: la presión de salida del compresor y los requisitos de la aplicación en el punto de uso. Tenga en cuenta que el aire comprimido almacenado en el tanque receptor de aire sólo es útil cuando su presión es suficiente para soportar el proceso correspondiente. Por lo tanto, se debe tener en cuenta el tiempo durante el cual el tanque receptor de aire suministra gas a la presión requerida por el usuario final/equipo (en minutos).

Satisfacer las demandas máximas de aire a corto plazo: si la demanda de aire comprimido fluctúa dramáticamente a lo largo del día, se debe considerar la demanda máxima para garantizar que la presión del sistema no caiga por debajo de los niveles permitidos. Los tanques de almacenamiento de aire brindan almacenamiento para satisfacer las demandas máximas de aire a corto plazo que el compresor no puede satisfacer. Sus necesidades de aire pueden variar según la hora del día, los horarios de los turnos o incluso necesidades excepcionales (como el uso ocasional de máquinas de chorro de arena o máquinas de chorro de medios abrasivos). Un conocimiento profundo de su aplicación de aire comprimido, el caudal de aire requerido (CFM o litros por segundo) y las presiones máximas esperadas de su sistema es muy beneficioso, ya que esto determina cuánto flujo de aire comprimido se necesita para evitar la escasez de aire en cualquier parte del proceso.

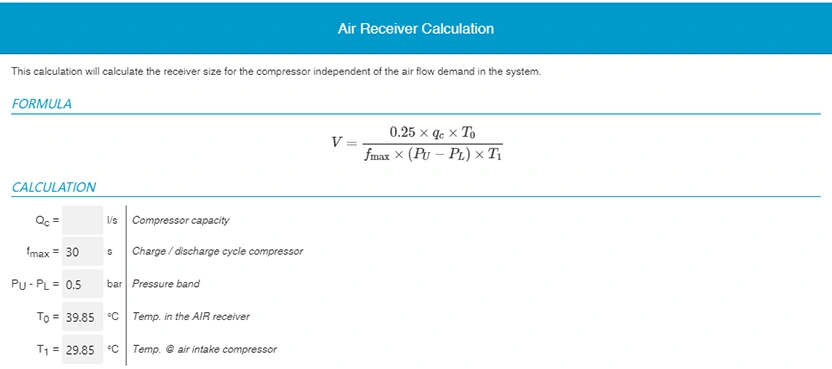

Cálculo del receptor de aire
