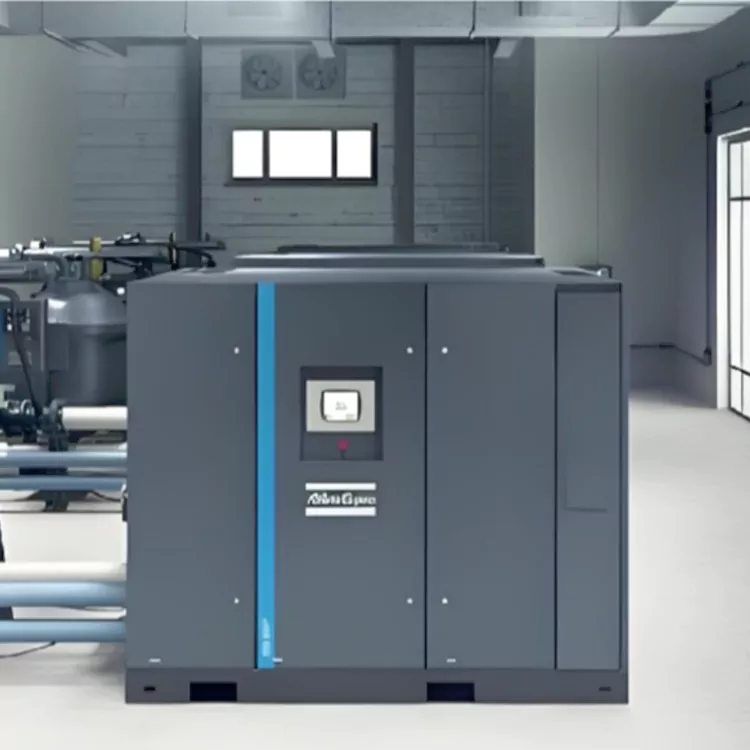

El compresor de aire de frecuencia variable VSD de Atlas está especialmente diseñado para funcionamiento continuo. El sistema de transmisión adopta un eficiente motor de imán permanente, que puede lograr un excelente efecto de enfriamiento del aceite. La tecnología VSD puede lograr ahorros de energía de hasta un 35 % y su menor tamaño garantiza flexibilidad de instalación.
Alta confiabilidad
El compresor de aire de frecuencia variable VSD está diseñado específicamente para funcionamiento continuo.
Puede funcionar de forma fiable a temperaturas de hasta 46 °C/115 °F.
El arranque de frecuencia variable puede reducir la tensión en los componentes clave y reducir la corriente de arranque.
Equipado de serie con válvula termostática de alta temperatura.
Bajos costos operativos
La tecnología VSD puede lograr ahorros de energía de hasta un 35%.
Motor de imán permanente (PM) refrigerado por aceite de alta eficiencia IE4.
Los componentes avanzados transportan más aire con mayor eficiencia.
Fácil de instalar y mantener
Se encuentran disponibles para su selección versiones de instalación de pie o montadas en un tanque.
El espacio más pequeño garantiza la flexibilidad de instalación.
Los componentes principales, el separador de aceite y el filtro son fáciles de mantener y operar.
Somos un fabricante y proveedor profesional de compresores de aire en China. Bienvenido a consultar y comprar.

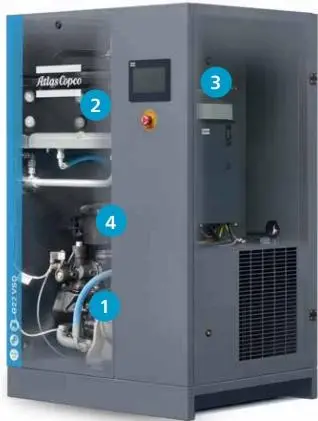

1. Sistema de propulsión de alta eficiencia
El sistema de accionamiento adopta motores de imanes permanentes (IPM) de alta eficiencia, que cumplen con el estándar IE4.
El diseño razonable y exquisito puede lograr un excelente efecto de enfriamiento del aceite.
Protección IP54.
2. Sistema de enfriamiento de aletas en forma de W
El diseño de aleta W garantiza un funcionamiento confiable en condiciones difíciles.
Los ventiladores de flujo axial pueden mejorar el rendimiento de refrigeración.
3. Gabinete eléctrico
Controlador de pantalla táctil avanzado.
El convertidor de frecuencia, especialmente diseñado para compresores de aire, puede proporcionar control autorregulador en situaciones anormales.
4. Filtros de aceite/separadores de aceite duraderos
El filtro de aceite está equipado con una válvula de derivación integrada.

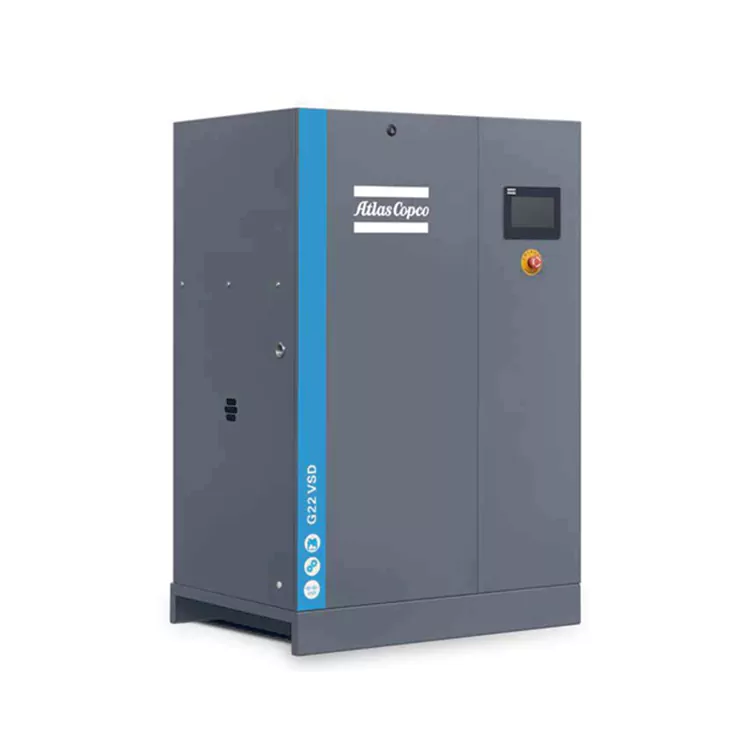

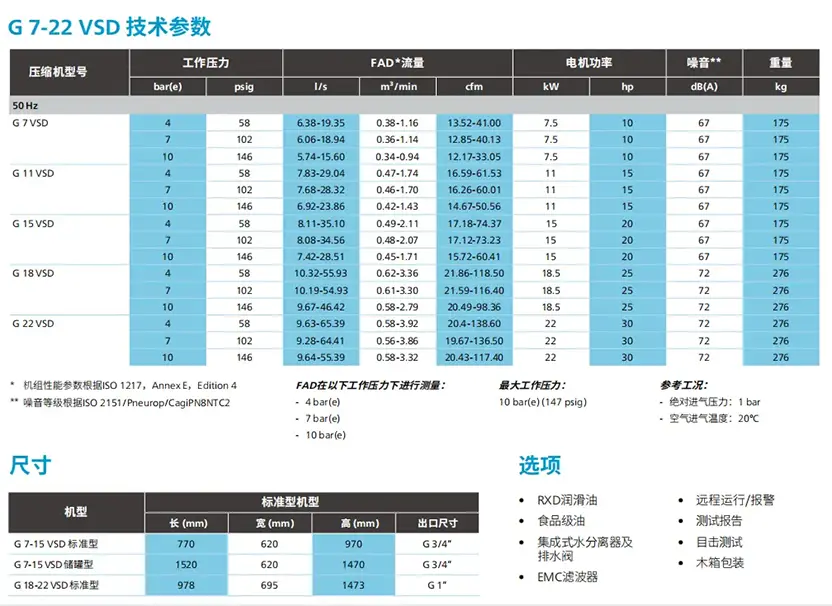

La tecnología de accionamiento de velocidad variable del G7-22 VSD permite que la velocidad del motor del compresor se ajuste a su demanda de aire.
En comparación con las máquinas tradicionales de carga/descarga, el compresor de aire de frecuencia variable VSD puede ahorrar hasta un 35 %* de energía. Además, el motor de imán permanente enfriado por aceite de GVSD puede arrancar y detenerse bajo la presión total del sistema sin descarga. También elimina el impacto de la corriente máxima durante el arranque.
① Espacio más pequeño
El compresor de aire de frecuencia variable VSD ahorra más espacio de instalación y puede instalar más máquinas dentro del espacio limitado.
② Tornillo anfitrión
· Perfil de rotor asimétrico y rodamientos cuidadosamente seleccionados.
· Los rotores de alto rendimiento reducen significativamente los costos operativos.
③ Enfriador eficiente
La temperatura de escape del cabezal de la máquina está dentro de un rango razonable, lo que reduce las pérdidas por tiempo de inactividad causadas por las altas temperaturas.
El núcleo del enfriador de agua de acero inoxidable tiene una mayor resistencia a la corrosión.
El diseño optimizado reduce los costos de mantenimiento y garantiza un rendimiento más confiable.
④ Separador de petróleo y gas de alta eficiencia
Reducir la caída de presión y disminuir el consumo de energía.
Bajo consumo de combustible, costos de mantenimiento reducidos y vida útil más larga.
El separador de petróleo y gas de diseño óptimo reduce el contenido de petróleo y mejora la estabilidad.
⑤ Motor de alta eficiencia
El motor IE3 de alta eficiencia (aislamiento clase F) puede garantizar un funcionamiento normal continuo incluso en entornos hostiles.
También puede garantizar un funcionamiento estable a largo plazo en entornos hostiles.
⑥Sistema de control MK5 y SmartLink de Elektronikon
Las instrucciones claras y sencillas le permiten dominar configuraciones y datos importantes más rápidamente.
Monitorear el estado de operación y mantenimiento de los equipos.
SmartLink puede monitorear de forma remota el estado operativo del compresor.
⑦ Instalación, uso y mantenimiento convenientes
No se requieren cimientos para el chasis, fácil de instalar.
Capota totalmente integrada y silenciosa.
Conveniente para el transporte y fácil de mantener.
Atlas: ¿Cuáles son las características únicas del G(L)VSD integrado de Copco?
1.Elektronikon puede controlar el compresor y el convertidor de frecuencia integrado, garantizando así la seguridad del equipo.
2. La presión de trabajo se puede seleccionar libremente entre 3,5 y 10 bar, lo que reduce los costos de electricidad.

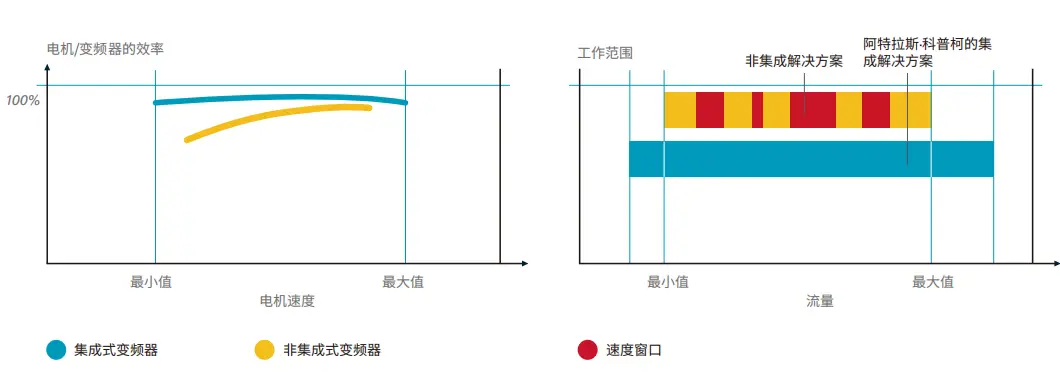

3. El convertidor de frecuencia y el motor están especialmente diseñados (equipados con protección de rodamientos) para lograr una alta eficiencia dentro del rango de variación de velocidad permitido.
4. El motor de frecuencia variable especialmente diseñado es suficiente para satisfacer los requisitos de refrigeración del motor y del compresor.
5. Todos los compresores Atlas Copco G(L)VSD se han sometido a pruebas y certificación EMC. El funcionamiento del compresor no afectará a los dispositivos externos y viceversa.
6. Diseñado específicamente para mejoras mecánicas, elimina la preocupación por la vibración dentro del rango de conversión de frecuencia.
7. Eliminar la "ventana de velocidad" que no favorece la conservación de energía y la presión de trabajo estable. El rango de ajuste del volumen de gas es del 30% al 100%.
8. La banda de presión de la red de tuberías se mantiene dentro del rango de 0,10 bar y 1,5 psi.
Eficiente
Los compresores de la serie VSDiPM, altamente eficientes, ahorran una media de hasta un 35 %* de energía en comparación con los compresores accionados a velocidades específicas.
El grado de eficiencia del motor es equivalente al estándar IE4, con accionamiento directo, lo que reduce aún más la pérdida de eficiencia energética.
El diseño exclusivo de la válvula de admisión minimiza la caída de presión de admisión y la pérdida de aire.
Inteligente
Convertidor de frecuencia dedicado al compresor, regulación de velocidad variable para cumplir con los requisitos de operación de diferentes condiciones de trabajo
El controlador de pantalla táctil Elektronikon simplifica mucho el seguimiento y el mantenimiento
El diseño modular cumple con diferentes requisitos de rendimiento y una alta tasa de utilización de material.
Confiable
El diseño de la cadena de transmisión de frecuencia variable completamente cerrada garantiza un funcionamiento confiable en entornos hostiles.
Diseño modular, utilizando componentes confiables que han sido verificados en modelos maduros.
El enfriador adopta un diseño de aletas corrugadas, que puede garantizar una disipación de calor estable de la máquina incluso en entornos hostiles.

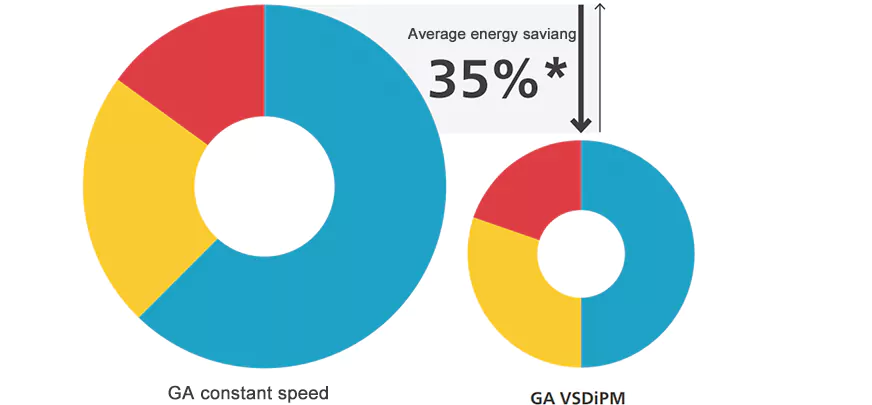

Atlas Copco comparó varios dispositivos y realizó pruebas a largo plazo para concluir que el IPM GAVSD ahorra un promedio de más del 35 % más de energía que el modelo de frecuencia fija GA.

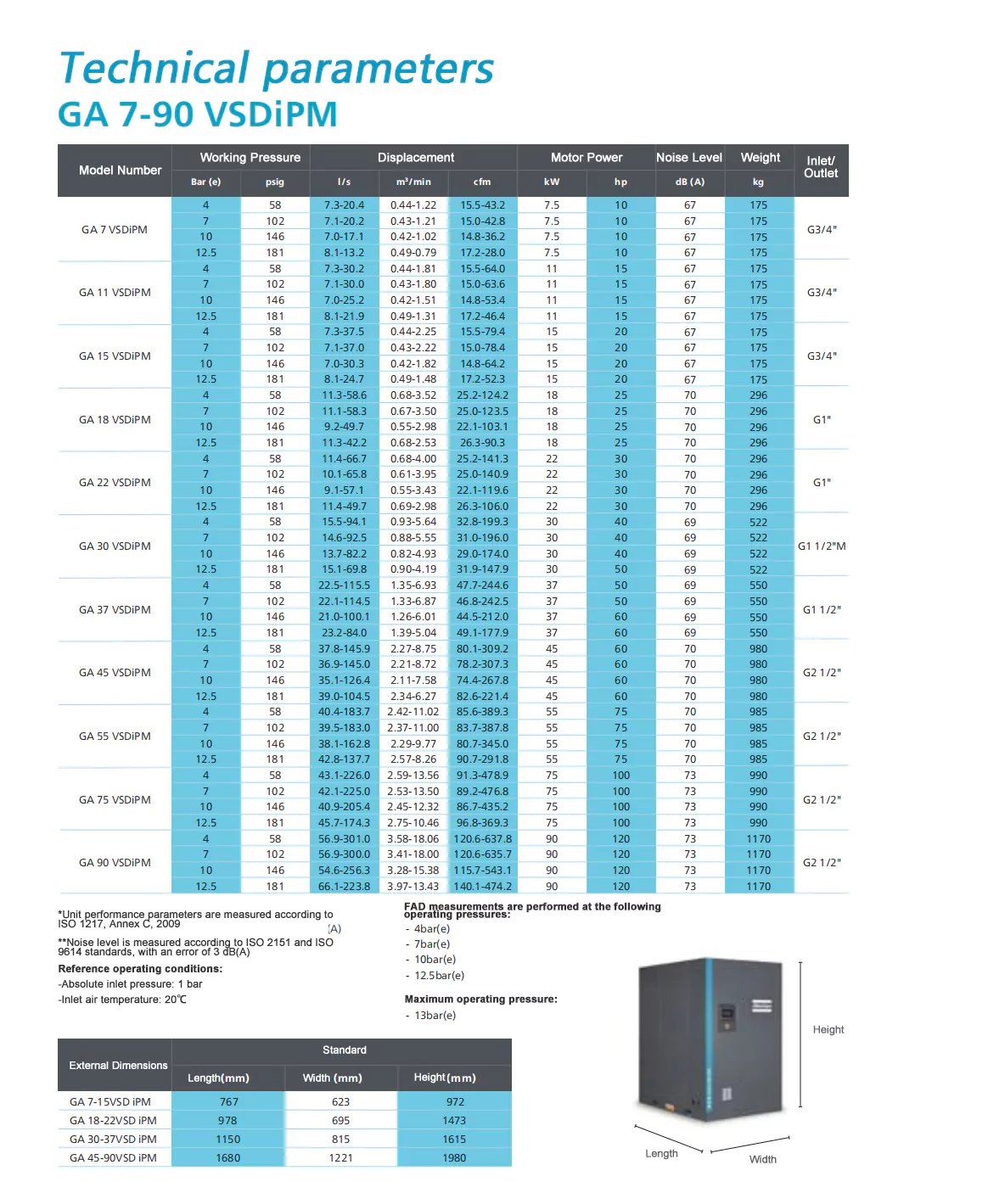

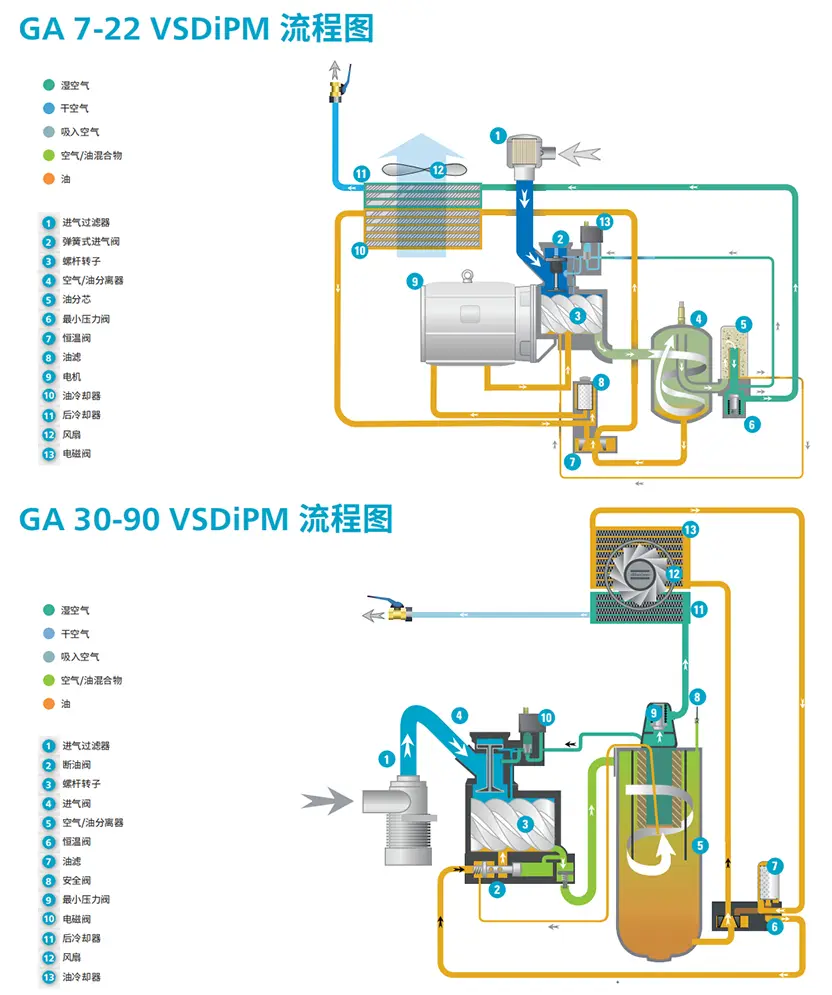

GA7-22 VSDiPM
Conducción exquisita, control inteligente
El GA30-90VSDiPM es un compresor de aire inversor que realmente ahorra energía para usted. Su innovador sistema de accionamiento y su diseño de inversor dedicado para compresores de aire pueden ahorrarle hasta un 35 % de energía, lo que garantiza una producción sostenible y reduce significativamente sus costos operativos.

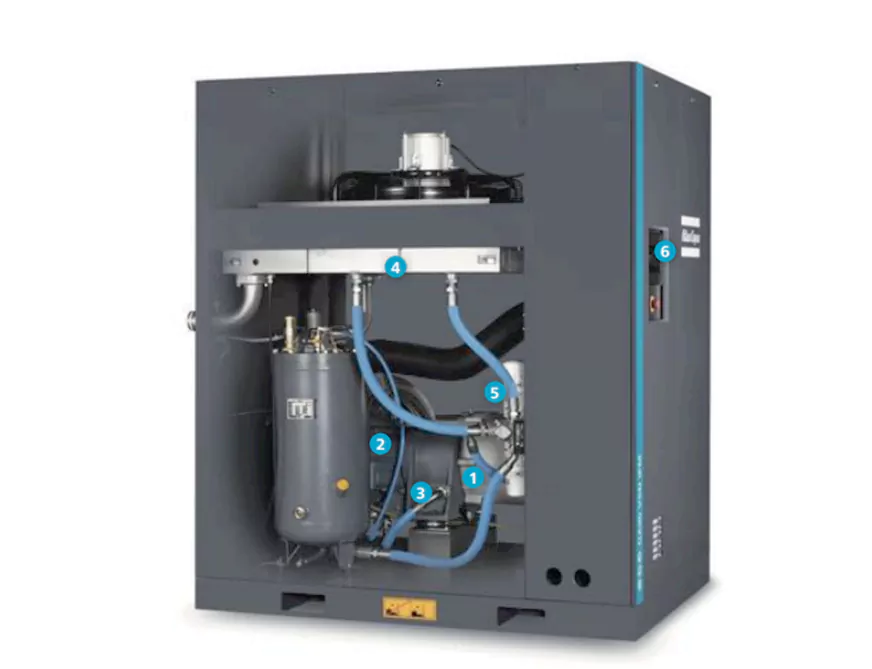

① Motor de imán permanente (iPM)
· El nivel de eficiencia es equivalente al estándar IE4
· El diseño especial del paso de aceite hace que el enfriamiento sea más eficiente
· El motor tiene una clase de protección IP66 y una clase de aislamiento H
· Motor enfriado por aceite, no requiere ventilador de refrigeración
② Rotor del compresor
· Diseñado y fabricado por Atlas Copco
· Fiable, eficiente y silencioso
③ Sistema de accionamiento de alta eficiencia
· Accionamiento directo eficiente y confiable (GA45-75VSDIPM)
· Innovador sistema de transmisión por engranajes, de fácil mantenimiento (GA90VSDIPM)
· Motor enfriado por aceite completamente sellado
④ Sistema de refrigeración clásico
· Enfriador de aceite y posenfriador independientes
· El diseño de aletas corrugadas garantiza el funcionamiento estable del compresor en entornos hostiles
· Los ventiladores axiales de alto flujo garantizan un rendimiento de refrigeración superior
· Las temperaturas más bajas garantizan un funcionamiento eficiente
⑤ Robusto sistema de filtración/separación de aceite
· El filtro de aceite está equipado con una válvula de derivación.
· Diseño giratorio, fácil de mantener.
⑥Controlador de pantalla táctil Elektronikon
· Está equipado con un algoritmo inteligente para optimizar la presión del sistema y reducir el consumo de energía de toda la máquina
· Control remoto, salida de alarma, planes de mantenimiento y servicio y diagnóstico de red están disponibles
· Está equipado con diagnóstico remoto Smartlink para monitorear el estado del sistema en tiempo real
⑦ Convertidor de frecuencia Neos dedicado (adecuado para GA 45-90 VSDiPM)
· Convertidor de frecuencia especial para compresores de aire de frecuencia variable de imanes permanentes
· Grado de protección IP5x
· La robusta carcasa de aluminio garantiza un funcionamiento estable en condiciones difíciles
· Diseño modular, estructura compacta, simplicidad y facilidad de uso.
La serie VSDiPM de Atlas Copco puede ajustar automáticamente la velocidad del motor para controlar con precisión y cumplir con los requisitos de uso de gas de los clientes. En comparación con los compresores impulsados por la velocidad especificada, el compresor de aire de frecuencia variable VSD ahorra un promedio de hasta un 35 % de energía.

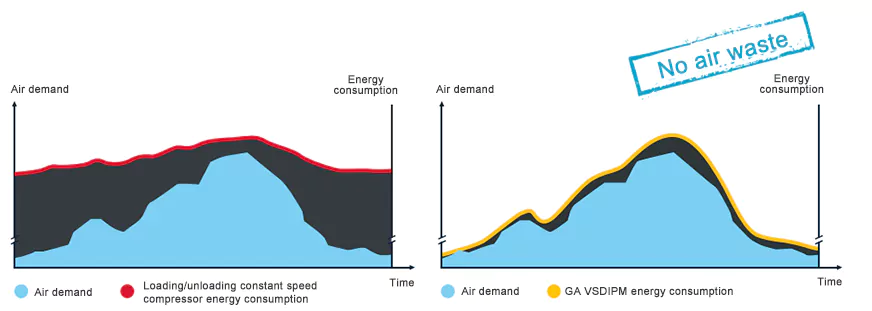

Cuando la demanda de gas fluctúa bruscamente (20%-100%), el ahorro medio de energía puede alcanzar hasta el 35%*
El controlador Elektronikon® ajusta suavemente la velocidad del motor en respuesta a las fluctuaciones de presión.
No hay desperdicio por dejarlo ir en ralentí o dejarlo ir
El compresor puede arrancar/pararse a plena presión sin descargar residuos.
No hay pico de corriente de arranque y no tiene impacto en la red eléctrica.
A través de investigaciones y mediciones en profundidad, se descubrió que la demanda de aire comprimido en la mayoría de los entornos de producción fluctúa marcadamente diariamente, semanalmente y mensualmente, y el suministro de gas de los compresores también cambia dramáticamente junto con las fluctuaciones en la demanda de aire comprimido.
Atlas Copco comparó varios dispositivos y realizó pruebas a largo plazo para concluir que el IPM GAVSD ahorra un promedio de más del 35 % más de energía que el modelo de frecuencia fija GA.
