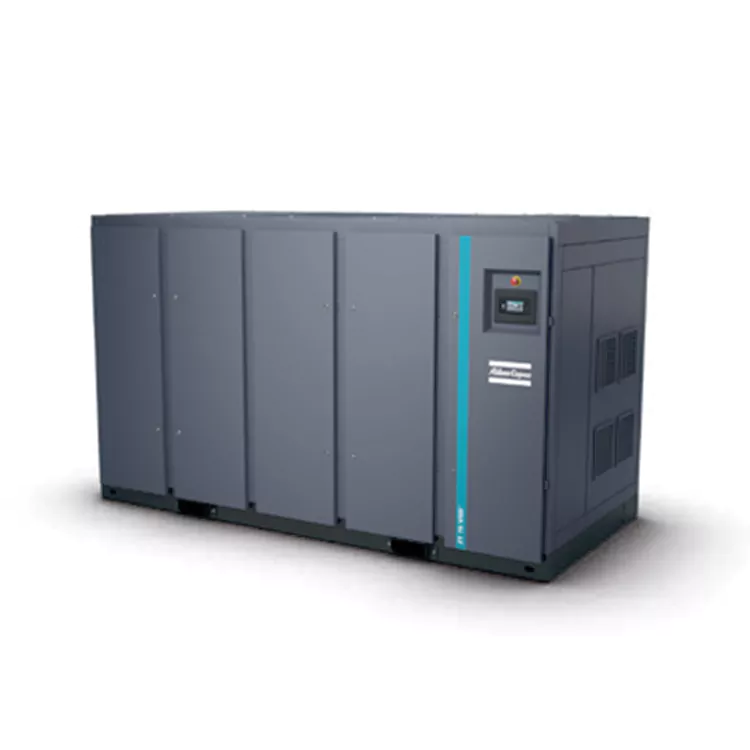

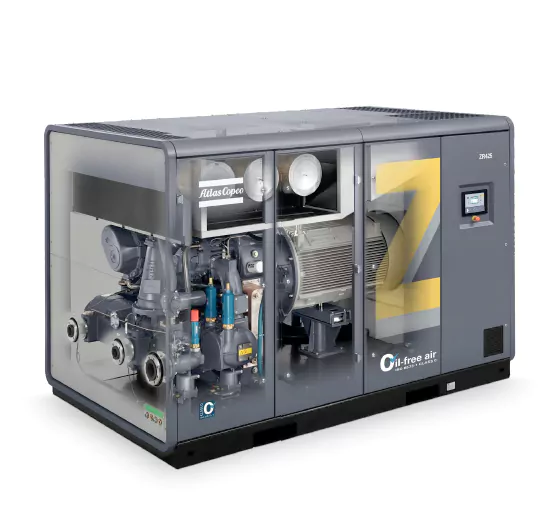

Compresor de aire de tornillo sin aceite

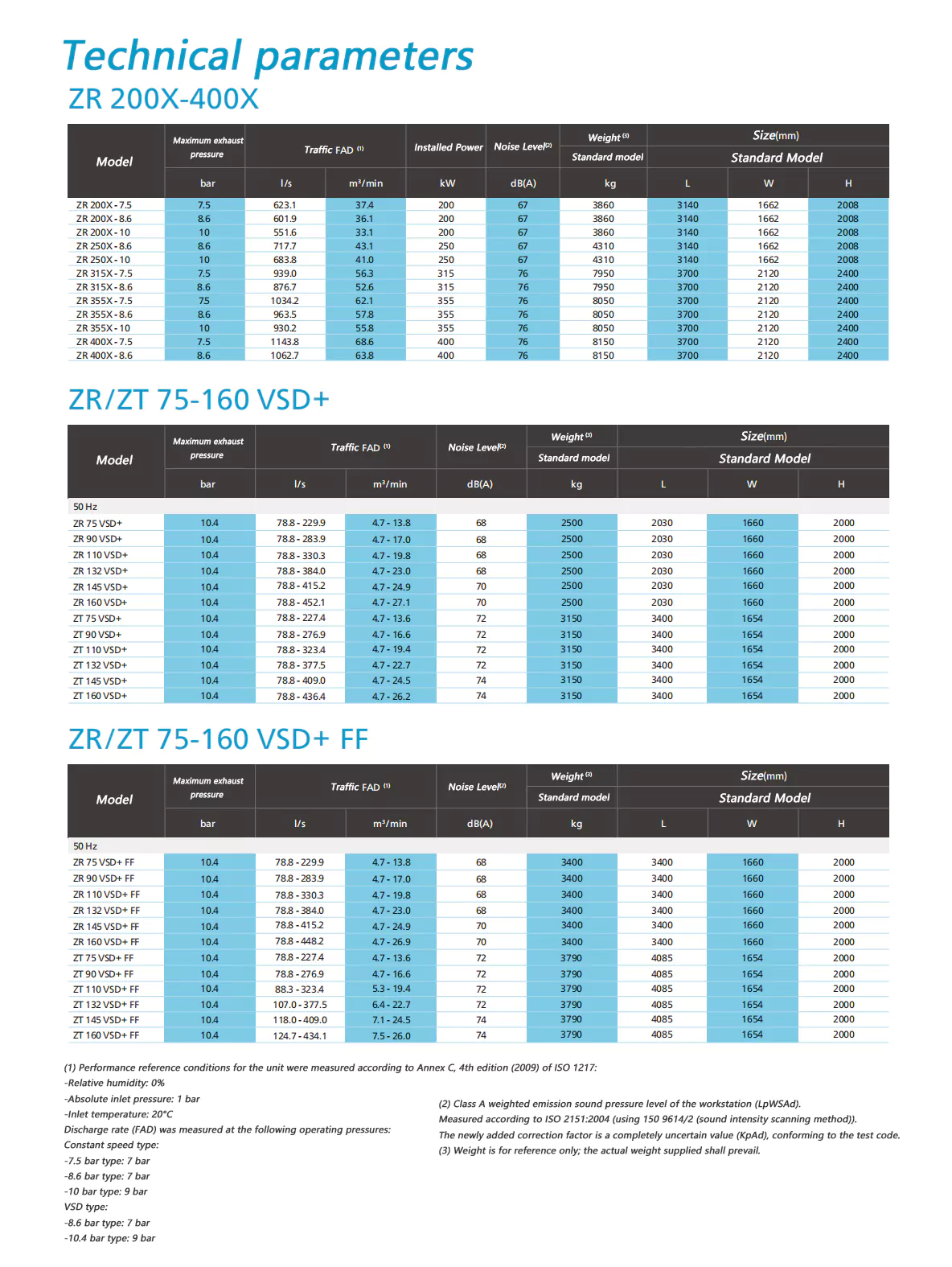

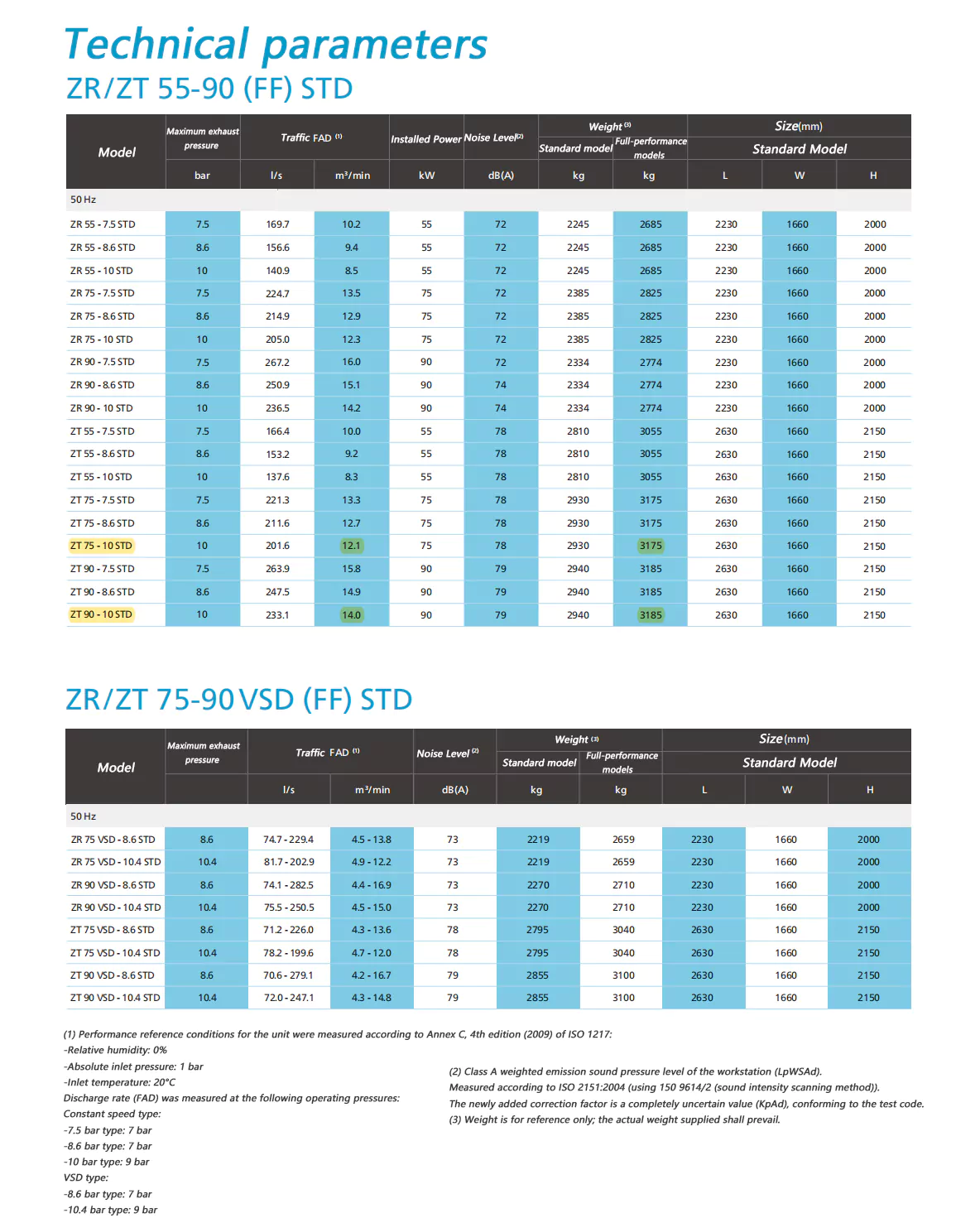

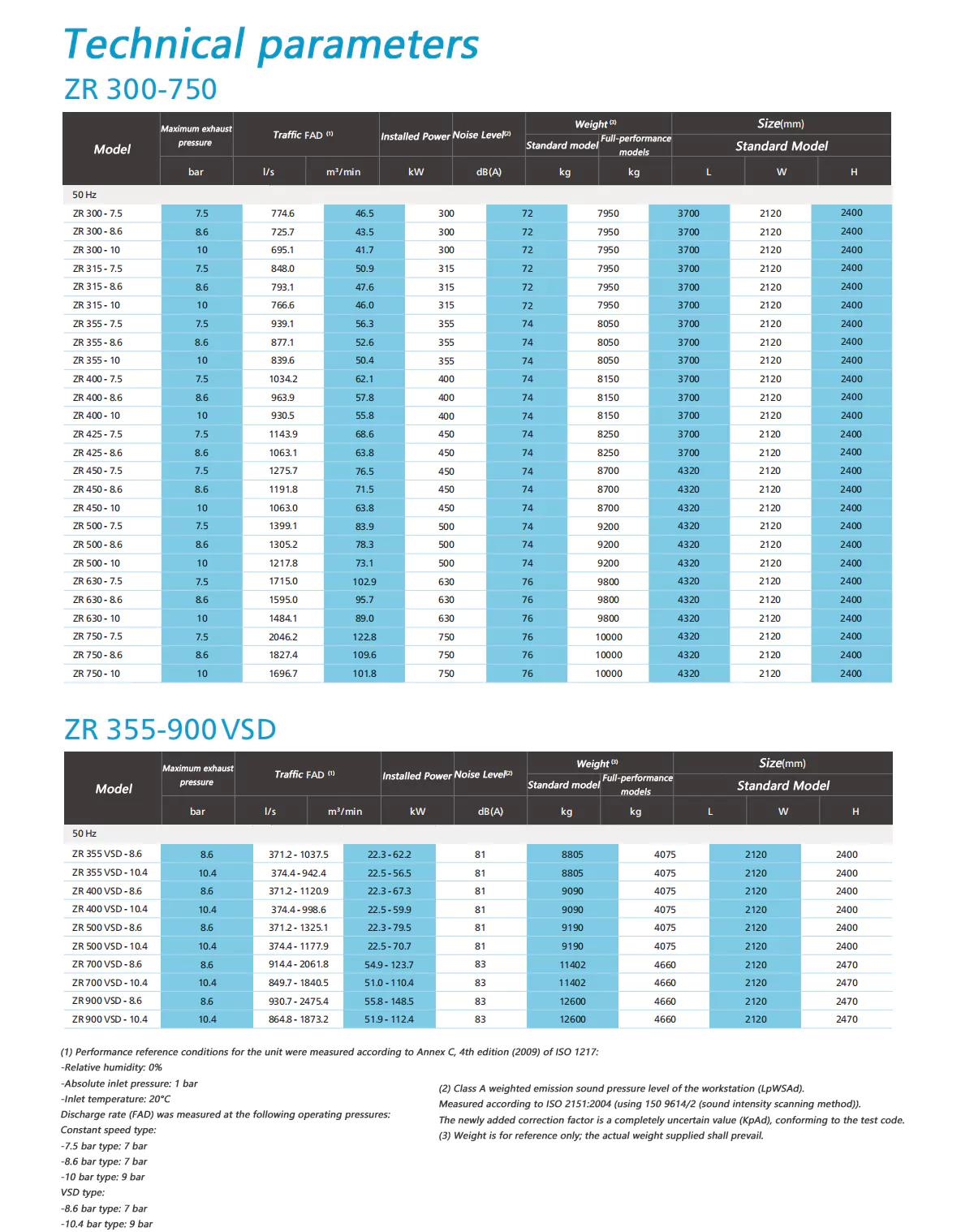

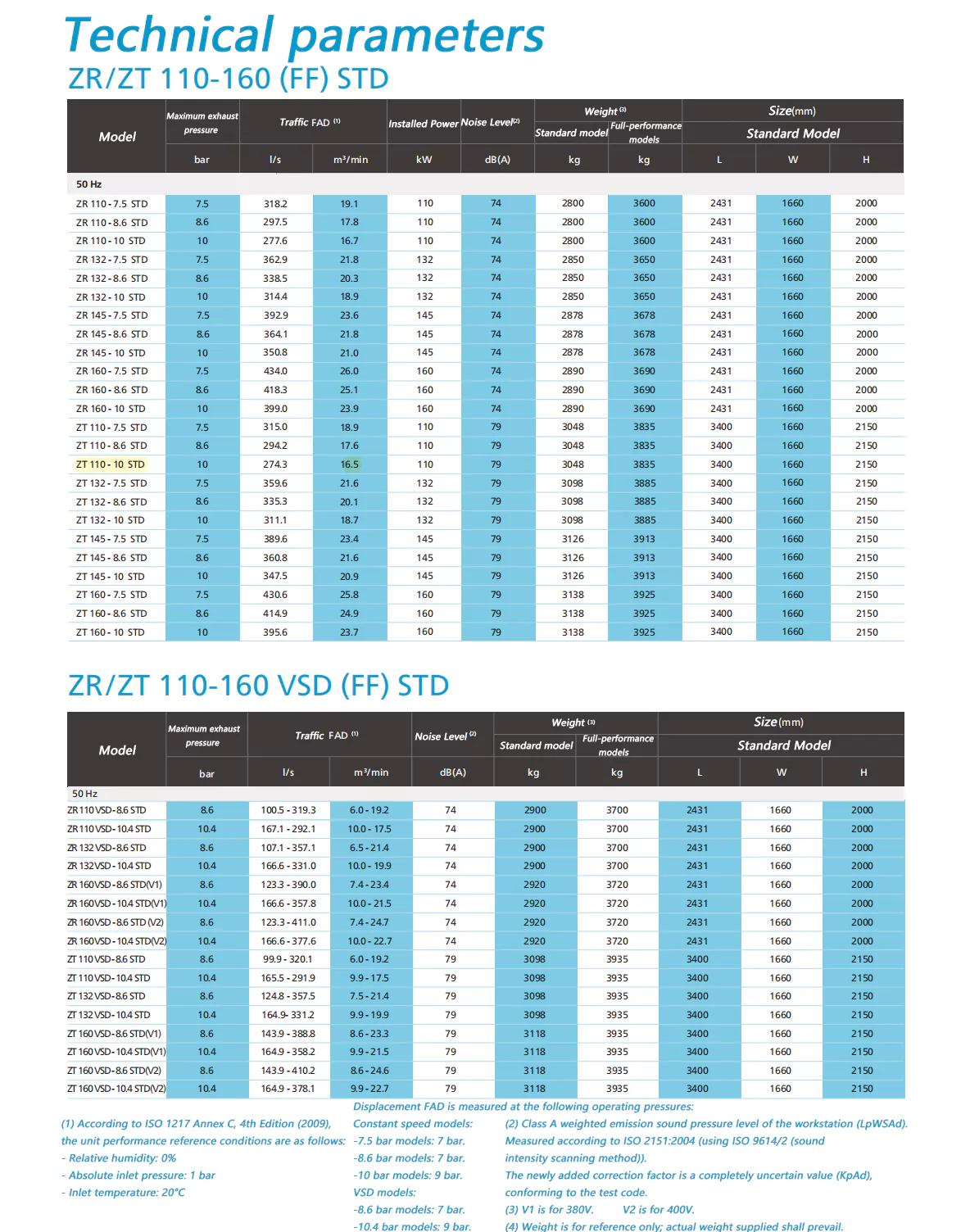

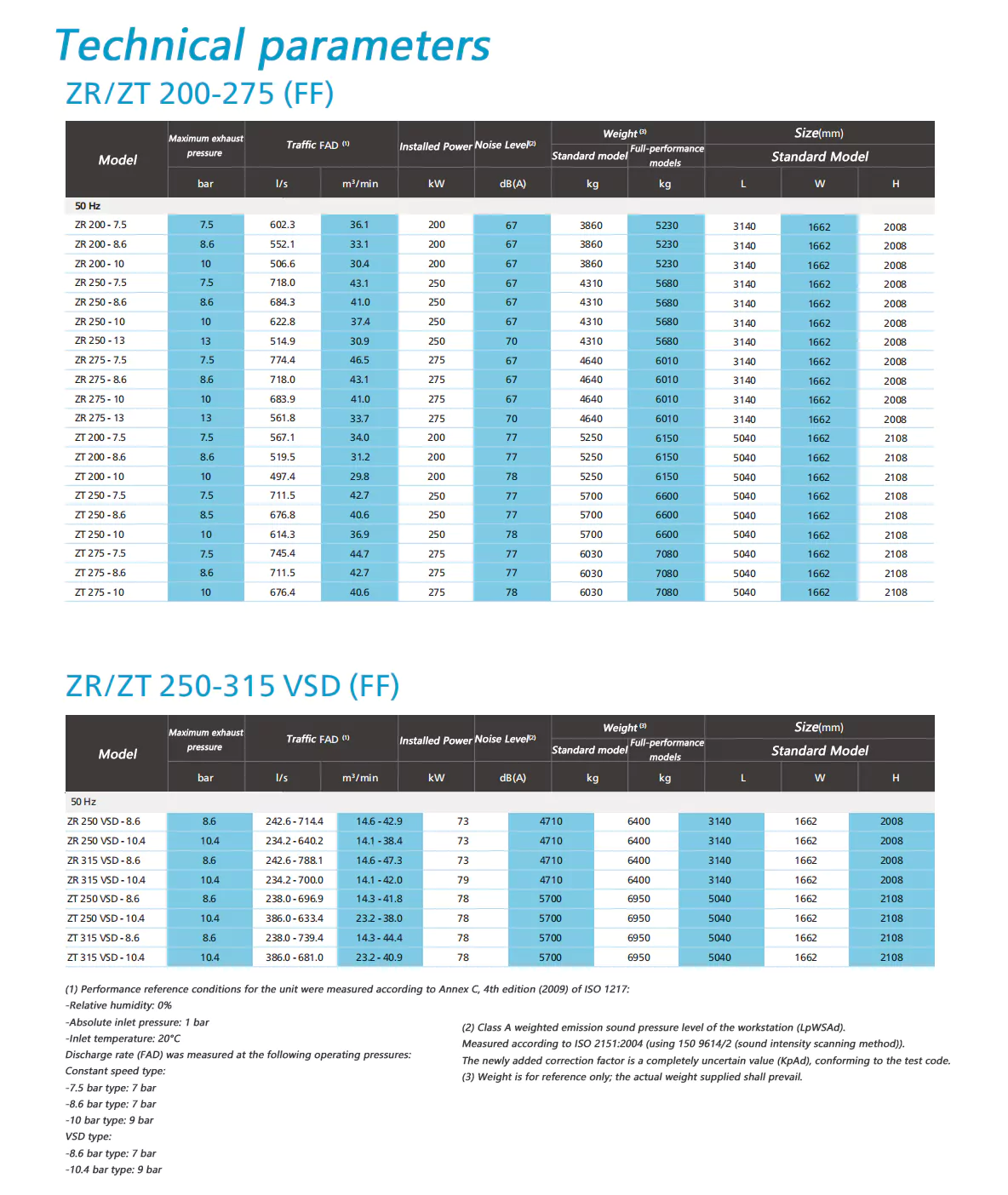

Parámetros principales

Desplazamiento: 4,2-148,5 m³/min

Potencia: 55-900kw

Estándar de la industria

El aire libre de aceite se utiliza en una amplia gama de industrias donde la calidad del aire es fundamental para los productos finales y los procesos de producción, incluidos alimentos y bebidas, productos farmacéuticos, petroquímicos, semiconductores y electrónica, medicina, pintura de automóviles y textiles. En estas aplicaciones exigentes, incluso una contaminación mínima del aceite puede provocar costosos tiempos de inactividad o daños al producto.

Pionero en tecnología de aire libre de aceite

Durante los últimos 60 años, Atlas Copco se ha dedicado a la investigación y el desarrollo de la tecnología de compresores de aire de tornillo sin aceite, lanzando numerosos compresores y sopladores de aire sin aceite para proporcionar a los clientes aire limpio. Gracias a la investigación y el desarrollo continuos, Atlas Copco ha vuelto a alcanzar un nuevo hito al convertirse en el primer fabricante de compresores de aire en lograr con éxito la certificación CLASE 0.

Eliminando riesgos

Para cumplir con los estrictos requisitos de sus clientes, Atlas Copco encargó a la reconocida organización de pruebas TÚV que probara sus compresores y sopladores sin aceite. TÚV empleó métodos de prueba rigurosos, examinando todas las formas posibles de aceite en un amplio rango de temperatura y presión, y no encontró rastros de aceite en el flujo de aire de salida.

Tecnología madura de tornillo sin aceite Z, modelos ZR refrigerados por agua

①Cabezal de compresor sin aceite premium

• El exclusivo diseño de sello tipo Z garantiza aire comprimido limpio, de alta calidad y sin aceite.

• El revestimiento de rotor premium de Atlas Copco garantiza una alta eficiencia y durabilidad.

• Camisa de refrigeración.

②Controlador de unidad avanzado Elektronikon®

• Controla simultáneamente el compresor de aire de tornillo sin aceite y el secador a través de un sistema de control integrado.

• Proporciona monitoreo del estado de desempeño general del sistema a través de instrucciones de mantenimiento proactivo, alarmas de falla y funciones de apagado de seguridad.

• Múltiples idiomas de visualización disponibles.

• Diseñado específicamente para la conexión al control horizontal del sistema ES,

Integrado con protocolos de comunicación de serie estándar.

③Agregar/descargar válvula

• No se requiere suministro de aire externo.

• Válvulas de entrada y ventilación entrelazadas mecánicamente.

• Poder de descarga extremadamente bajo.

④Enfriador y separador de agua de alta eficiencia

• Haz de tubos de acero inoxidable resistente a la corrosión.

• Soldadura robótica altamente confiable; libre de fugas.

• Aletas de aluminio en forma de estrella para aumentar el área de intercambio de calor.

• El separador de agua diseñado en forma de laberinto separa eficazmente el condensado del aire comprimido.

⑤Motor de alta eficiencia + VSD

• El motor TEFC IP55 evita la entrada de polvo y productos químicos.

• Funcionamiento continuo en condiciones adversas de temperatura ambiente.

• Ahorro directo de energía de hasta un 35% con motor con variador de frecuencia (VSD).

• Rango de caudal ajustable del 30% al 100%.

El modelo ZT refrigerado por aire cuenta con un diseño integral y sobresaliente.

①Emplea engranajes AGMA A5/DIN Grado 5

• Larga vida útil

• Bajas pérdidas de transmisión, reduciendo ruido y vibraciones.

②Rotor de compresor sin aceite de primera calidad

• El compresor de tornillo rotativo sin aceite de primera calidad proporciona aire de alta calidad.

• El recubrimiento superior del rotor y la camisa de enfriamiento garantizan la eficiencia general del compresor.

③Cojinetes de rotor superiores

• Mantener una alta estabilidad bajo diversas condiciones de carga.

• Adaptarse fácilmente a las variaciones de carga.

④Enfriador de aire de alta eficiencia

• Preenfriador de acero inoxidable con disipador de calor.

• Rendimiento superior en intercambio de calor.

• Fácil de limpiar.

• Ventilador de refrigeración radial de bajo ruido y bajo consumo energético.

⑤VSD integrado

• Ahorro directo de energía de hasta un 35% con la ayuda de un motor de variador de frecuencia (VSD).

• Pérdidas de descarga significativamente reducidas.

• Sin ventilación, lo que evita que el aire comprimido se desperdicie a la atmósfera.

• Rango de ajuste del caudal de 30% a 100%.

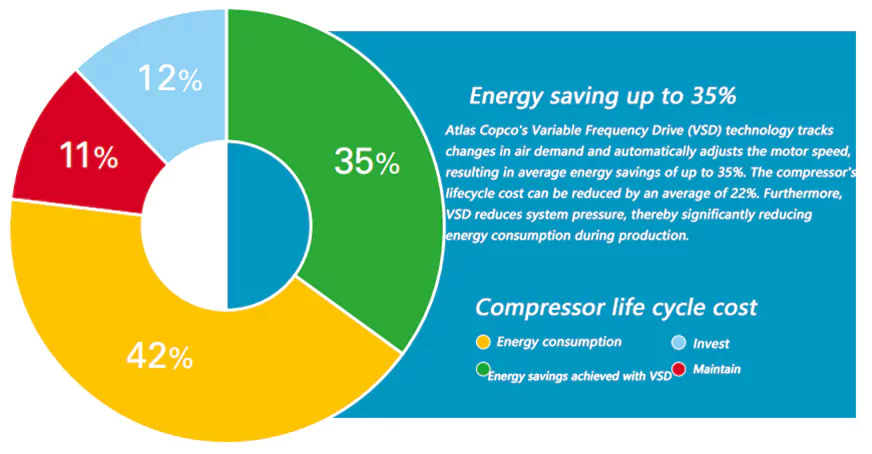

Unidad de frecuencia variable (VSD): reducción de los costos de energía

El consumo de energía representa más del 80 % del coste total del ciclo de vida de un compresor de aire de tornillo sin aceite. Además, la electricidad utilizada en la producción de aire comprimido representa más del 40% del coste total de electricidad de una fábrica. Para reducir los costos de energía, Atlas Copco fue pionero en la tecnología de accionamiento de frecuencia variable (VSD) en la industria del aire comprimido. VSD no sólo ahorra cantidades significativas de energía sino que también protege el medio ambiente para las generaciones futuras. Gracias a la inversión continua en esta tecnología, Atlas Copco puede ofrecer la gama más amplia de compresores VSD integrados del mercado.

Las características únicas del VSD integrado de Atlas Copco

1. Elektronikon* controla simultáneamente el compresor y el inversor integrado, lo que garantiza un funcionamiento seguro.

2. VSD ofrece una selección de presión flexible de 4 a 10 bar, lo que reduce los costos de electricidad.

3. El inversor y el motor diseñados a medida (con cojinetes protegidos) proporcionan una alta eficiencia en todo el rango de velocidades.

4. El motor está diseñado específicamente para funcionamiento a baja velocidad, considerando plenamente los requisitos de refrigeración tanto del motor como del compresor a bajas velocidades.

5. Todos los compresores Atlas Copco VSD están certificados y autorizados. El funcionamiento del compresor no afecta a los equipos externos y viceversa.

6. Los componentes mecánicos reforzados garantizan que el rango de velocidad de funcionamiento de los componentes clave se controle por debajo de niveles críticos de vibración.

7. El inversor de alta eficiencia integrado en el gabinete de control eléctrico garantiza un funcionamiento estable del compresor en temperaturas ambiente de hasta 50 °C/122 °F (temperatura de funcionamiento estándar de hasta 40 °C/104 °F).

8. No existe una "ventana de velocidad" que aumente el consumo de energía o afecte la estabilidad de la presión neta; El rango de ajuste del caudal de gas del compresor es tan bajo como 75%.

9. Las fluctuaciones de presión de la tubería deben mantenerse dentro de 0,10 bar (1,5 psi).

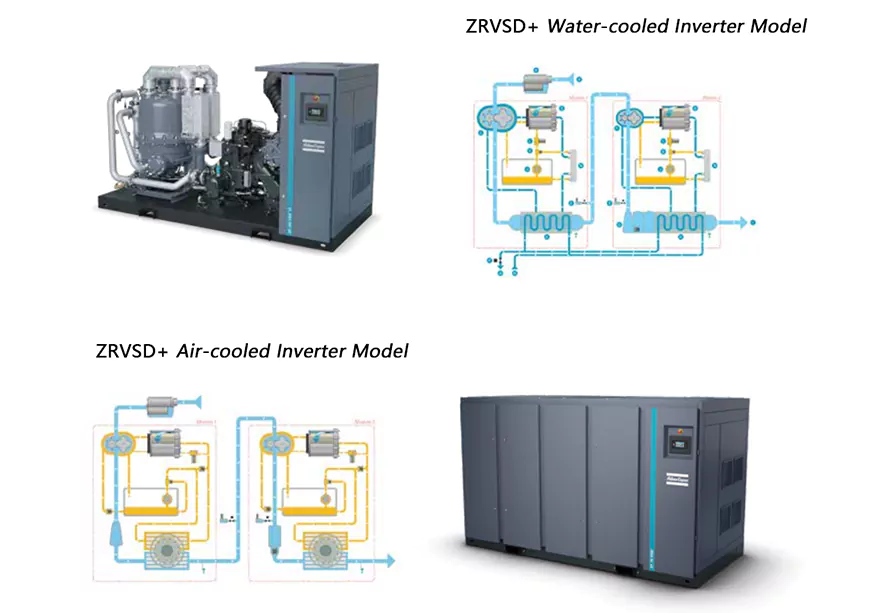

Variador de frecuencia de imán permanente dual Atlas Copco ZVSD+

• El compresor de aire de tornillo sin aceite adopta una nueva generación de cabezales de compresor altamente eficientes para mejorar la eficiencia de la compresión.

• Cada uno de los cabezales del compresor de alta y baja presión está equipado con un motor de frecuencia variable (IE5) de imán permanente de alta eficiencia IP66, que ajusta la velocidad en tiempo real de acuerdo con los cambios en la demanda de aire comprimido, ahorrando energía y mejorando la eficiencia.

• Cojinetes confiables lubricados con aceite.

• El convertidor de frecuencia diseñado a medida de Atlas Copco permite un ajuste de frecuencia de alto caudal entre 20% y 100%.

• El diseño compacto ahorra espacio de instalación.
