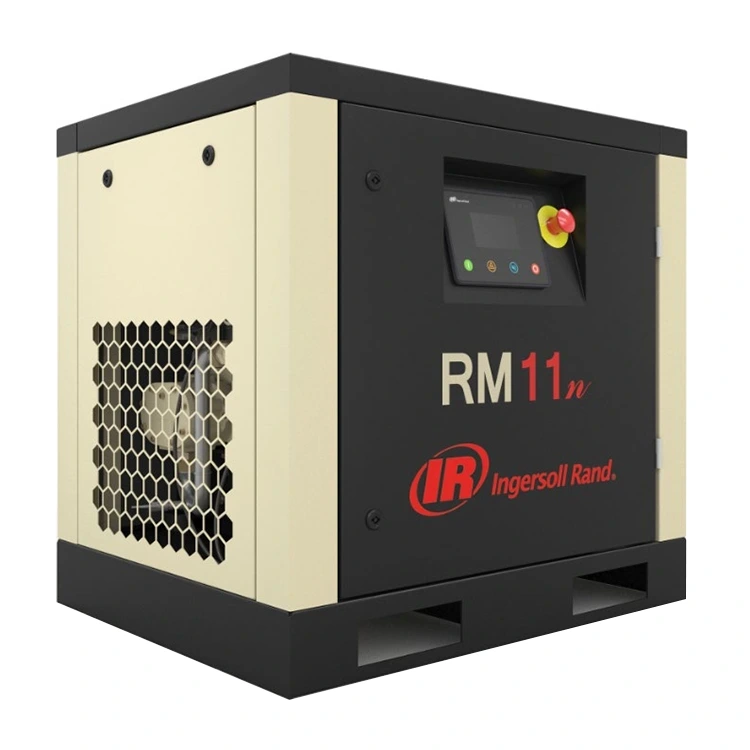

DECHUAN fabrica el compresor de aire de tornillo RM de bajo consumo de energía para ingenieros de plantas industriales que buscan comprar sistemas de aire de accionamiento directo directamente desde nuestra fábrica. Esta unidad industrial, que opera en rangos de potencia de 7 kW a 22 kW, utiliza una geometría de rotor asimétrica para ofrecer un desplazamiento volumétrico por kilovatio hasta un 11% mayor. Reduce el consumo eléctrico básico entre un 12 % y un 30 % y, al mismo tiempo, restringe el arrastre de lubricante aguas abajo estrictamente por debajo de 3 a 5 ppm para operaciones ininterrumpidas de la línea de montaje las 24 horas del día, los 7 días de la semana.
Como fabricante chino de confianza,DECHUANofrece el compresor de aire de tornillo RM de bajo consumo de energía para ayudar a los operadores de instalaciones a eliminar el desperdicio eléctrico en la producción continua de aire. Al integrar la tecnología de junta tórica plana sellada V-Shield, el sistema de fluido interno evita fugas de presión estructural incluso bajo estrés térmico severo.
Este compresor de aire de tornillo RM de bajo consumo de energía reemplaza los accesorios roscados con acoplamientos de brida con junta tórica de cara plana V-Shield equipados con sellos de Viton 70 Shore A.
Los acoplamientos de brida se pueden desmontar y volver a apretar durante los cambios de aceite sin distorsionar las caras de contacto.
Los asientos de junta tórica mantienen la integridad del sello bajo presiones de trabajo de 13 bar y vibraciones severas.
La separación de aire y aceite de múltiples etapas limita el arrastre de aceite por debajo de 3 a 5 ppm, preservando los sellos de las herramientas neumáticas aguas abajo.
| Modelo |
Potencia nominal
kilovatios
|
Presión máxima
barg
|
Entrega Aérea (FAD*)
m³/min-50Hz
|
Dimensión total (largo x ancho x alto)
milímetros
|
Peso
kilos
|
| i Rendimiento de la unidad estándar | |||||
| RM7i_A | 7.5 | 7.5 | 1.22 | 716 x 677 x 1061 | 222 |
| 8.5 | 1.14 | ||||
| 10 | 1.00 | ||||
| 12.5 | 0.81 | ||||
| RM11i_A | 11 | 7.5 | 1.69 | 225 | |
| 8.5 | 1.58 | ||||
| 10 | 1.41 | ||||
| 12.5 | 1.23 | ||||
| RM15i_A | 15 | 7.5 | 2.50 | 984 x 1017 x 1065 | 465 |
| 8.5 | 2.40 | ||||
| 10 | 2.07 | ||||
| 12.5 | 1.70 | ||||
| RM18i_A | 18.5 | 7.5 | 3.10 | 993 x 1020 x 1118 | 509 |
| 8.5 | 3.00 | ||||
| 10 | 2.61 | ||||
| 12.5 | 2.15 | ||||
| RM22i_A | 22 | 7.5 | 3.70 | 524 | |
| 8.5 | 3.41 | ||||
| 10 | 3.08 | ||||
| 12.5 | 2.72 | ||||
| Modelo |
Potencia nominal
kilovatios
|
Presión máxima
barg
|
Entrega Aérea (FAD*)
m³/min
|
Dimensión total (largo x ancho x alto)
milímetros
|
Peso
kilos
|
| n Rendimiento de la unidad estándar | |||||
| RM7n_A | 7.5 | 12.5 | 1.18 | 840x680x810 | 169 |
| RM11n_A | 11 | 12.5 | 1.65 | 182 | |
| 1. La entrega de aire (FAD*) (flujo volumétrico) es el parámetro operativo de la unidad completa, probado de acuerdo con el Apéndice C de la norma ISO 1217:2009. | |||||
Los motores de inducción estándar enfriados por aire pierden eficiencia cuando la temperatura del aire ambiente aumenta en salas de compresores cerradas. El motor de imán permanente enfriado por aceite IP66 utiliza fluido de compresor sintético como medio de enfriamiento, haciéndolo circular directamente a través de la camisa de enfriamiento del estator.
| Métrica técnica | Velocidad fija IE3 | VSD IE5 ECO-PM |
|---|---|---|
| Clasificación de protección | IP55 | IP66 (refrigerado por aceite) |
| Aislamiento Térmico | Clase F | Clase H |
| Regulación de velocidad | Velocidad única | Continuo (40%-100%) |
| Fluctuación de presión | ±0,5 bar o superior | Preciso (±0,1 bar) |
El aislamiento de clase H permite el funcionamiento continuo del motor a temperaturas internas de 180 °C sin desmagnetizar los imanes de neodimio, hierro y boro, manteniendo la presión del cabezal dentro de ±0,1 bar durante cambios rápidos de consumo.
Los paneles eléctricos personalizables del compresor de aire de tornillo RM de bajo consumo admiten voltajes de red globales (220 V a 440 V a 50 Hz o 60 Hz) sin necesidad de transformadores externos.
Suministra presión de línea constante para abrazaderas de estampado accionadas por aire y brazos robóticos.
El bajo arrastre de aceite protege los cilindros neumáticos y los equipos de llenado de cápsulas de las salas blancas.
Impulsa mandriles neumáticos y alimentadores de hojas automatizados durante operaciones de mecanizado pesado.
Alimenta líneas de embotellado y sellado de bolsas de alta velocidad que requieren una presión estable.
La eficiencia de la compresión del tornillo giratorio depende de minimizar el reflujo de aire entre los interlóbulos macho y hembra del rotor. Los rotores simétricos estándar permiten que el aire a alta presión vuelva a ingresar a las cámaras de admisión de menor presión durante la compresión, generando calor de fricción excesivo y perdiendo potencia en el eje. El perfil asimétrico del rotor 5:6 dentro de este compresor optimiza la contención de fluido durante la rotación, entregando hasta un 11% más de volumen de aire de descarga por kilovatio-hora de energía consumida.
| Métricas de eficiencia energética | Valor de rendimiento |
|---|---|
| Eficiencia mecánica del rotor | Hasta +11% de mejora |
| Rendimiento volumétrico de descarga | Hasta +11% de aumento |
| Ahorros generales en costos eléctricos | 12% a 30% de ahorro |
| Límite de aceite lubricante aguas abajo | Por debajo de 3 a 5 ppm |
Cuando se conecta a intercambiadores de calor de placas, el circuito de aceite lubricante transfiere energía térmica a los circuitos de agua de la fábrica. Las instalaciones pueden calentar agua de alimentación de calderas o agua de proceso hasta 70°C sin quemar gas natural adicional.
DECHUAN mantiene un soporte completo de repuestos para el compresor de aire de tornillo RM de bajo consumo de energía para garantizar la confiabilidad del sitio a largo plazo.
Kits de filtro y separador de 2000 y 4000 horas compatibles de fábrica, enviados en cajas de mantenimiento individuales.
Los filtros de repuesto originales cuentan con números de serie grabados con láser para realizar comprobaciones de autenticidad en línea.
Respaldado por la entrega de componentes PartsCARE y los programas de mantenimiento de cobertura total PackageCARE.
El VSD de imán permanente IE5 altera las RPM del motor en un rango de velocidad del 40% al 100%. Cuando la presión de la línea cae 0,05 bar, el variador acelera el motor en milisegundos para restaurar la presión del cabezal al punto de ajuste de ±0,1 bar.
Primero, verifique el manómetro diferencial a través del elemento separador de aire-aceite. Si la caída de presión supera los 0,8 bar, sustituya el elemento separador e inspeccione el orificio de evacuación de la línea de retorno de aceite para detectar obstrucciones.
El enfriador superior no soldado del compresor de aire de tornillo RM de bajo consumo de energía utiliza juntas de expansión mecánicas en lugar de cabezales rígidos soldados. Esto permite que los tubos centrales se expandan y contraigan libremente durante los ciclos térmicos sin agrietar las juntas del cabezal.
