Compresor de aire de tornillo sin aceite de baja presión

Ventajas del producto

Sistema de accionamiento sin mantenimiento

• Sin mantenimiento, completamente cerrado, lo que evita la entrada de polvo y residuos

• El compresor de aire de tornillo sin aceite de baja presión es adecuado para entornos hostiles

• Transmisión por engranajes de alta eficiencia, sin la pérdida de eficiencia de los acoplamientos

• La temperatura ambiente máxima de funcionamiento para el modelo estándar es de 46˚C y para el modelo de alta temperatura, es de 55˚C.

Motor ultraeficiente

• Clase de eficiencia del motor IE4

• Clase de protección IP55, clase de aislamiento F, clase de aumento de temperatura B

• El extremo no motriz adopta cojinetes libres de mantenimiento lubricados con grasa

•  Adecuado para funcionamiento continuo en entornos hostiles

Filtro de aceite giratorio resistente

• Filtrar eficientemente las impurezas en el aceite para extender la vida útil de las piezas.

•El filtro de aceite está equipado con una válvula de derivación.

Enfriador de aceite y posenfriador de diseño independiente de gran tamaño

•La baja temperatura en la salida del rotor garantiza una larga vida útil del aceite.

•El separador mecánico de vapor y agua incorporado puede eliminar casi el 100% del agua condensada.

•El diseño de alivio de tensión elimina el choque térmico en el intercambiador de calor.

Controlador de pantalla táctil Elektronikon®

• Control remoto, salida de alarma, planes de mantenimiento y servicio y diagnóstico de red están disponibles

•El diagnóstico remoto Smartlink incorporado maximiza el rendimiento del sistema de compresor de aire y logra la conservación de energía.

•Diagnóstico de múltiples compresores (2,4 y 6 unidades en control conjunto son opcionales)

•Filtro de entrada de aire de alta resistencia

•El compresor de aire de tornillo sin aceite de baja presión puede eliminar el 99,9% del polvo de partículas gruesas, mejorando la protección de los componentes del compresor.

• Vida útil extremadamente larga

Atlas GL 37-75 presenta una eficiencia excepcional, una excelente calidad del aire comprimido, un bajo consumo de energía en condiciones estables de uso de gas y características inteligentes que garantizan eficiencia y confiabilidad. Se adopta el controlador táctil Elektronikon", que presenta diagnóstico remoto en tiempo real y sugerencias de optimización proporcionadas por SMARTLINK, así como OPCUA para la integración en sistemas de producción.

Parámetros técnicos del Atlas GL 37-75

Las dimensiones de especificación de Atlas GL 37-75

Parámetros principales

Los parámetros de rendimiento de la unidad se miden de acuerdo con ISO1217, Anexo C y 2009.

Prueba de nivel de presión sonora de la estación de trabajo: LpWSA (ref 20 μPa) dB(A)(error: 3dB(A))

El nivel de ruido se mide de acuerdo con las normas ISO2151 e ISO9614.

El FAD se mide a las siguientes presiones de trabajo: 5 bar para el modelo de 5,5 bar

Condiciones de funcionamiento de referencia: Presión absoluta de aspiración: 1 bar

Temperatura de entrada de aire: 20°C

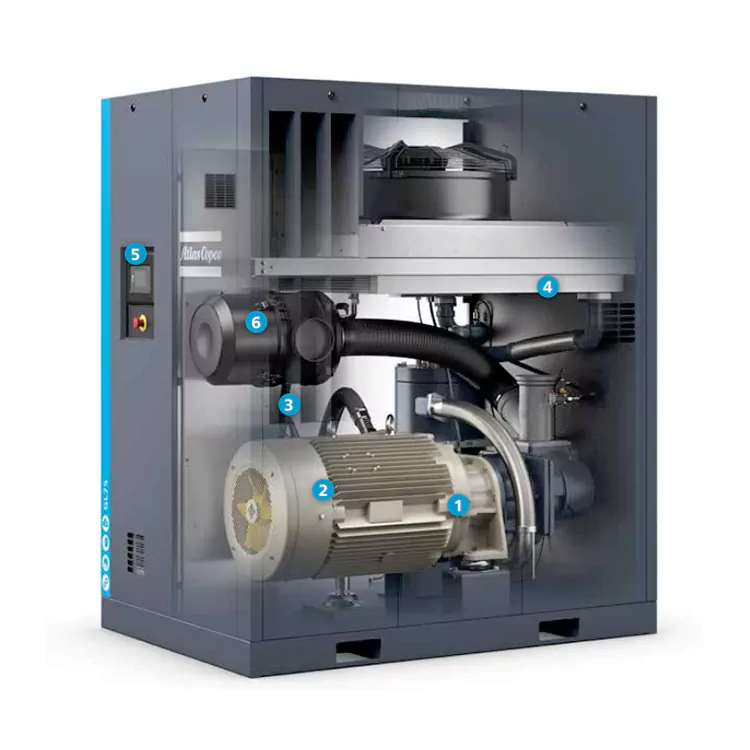

La estructura principal del compresor de aire Atlas GL 37-75.

1. Sección de la unidad principal: Incluye la válvula de admisión, la válvula de escape, el sistema de transmisión, etc., que se utilizan para lograr la entrada, compresión y escape de aire.

2. Sistemas auxiliares: incluido el sistema de aceite lubricante, el sistema de agua de refrigeración, el sistema de control eléctrico, etc., se utilizan para garantizar el funcionamiento normal del compresor de aire.

El proceso de trabajo del compresor de aire Atlas GL 37-75.

1. Etapa de inicio: cuando se presiona el botón de encendido, el sistema de control electrónico iniciará automáticamente el sistema de lubricación y el sistema de agua de refrigeración del compresor de aire. Al mismo tiempo, la válvula de admisión se abre y entra aire al interior de la unidad principal.

2. Etapa de compresión: a medida que el rotor del tornillo gira, el aire dentro de la unidad principal se somete a la fuerza de compresión y la presión aumenta gradualmente. En este punto, la válvula de escape se cierra para evitar que el gas comprimido regrese.

3. Etapa de escape: cuando se alcanza el valor de presión establecido, el sistema de control electrónico activará automáticamente la válvula de escape para descargar el gas comprimido. Mientras tanto, la válvula de admisión se cierra y el compresor de aire de tornillo sin aceite de baja presión entra en estado de espera para el siguiente arranque.

4. Etapa de apagado: Cuando sea necesario detener el funcionamiento del compresor de aire, presione el botón de apagado. El sistema de control electrónico apagará el sistema de lubricación y el sistema de agua de refrigeración y cerrará gradualmente la válvula de admisión y la válvula de escape. Finalmente, el compresor de aire dejó de funcionar por completo.

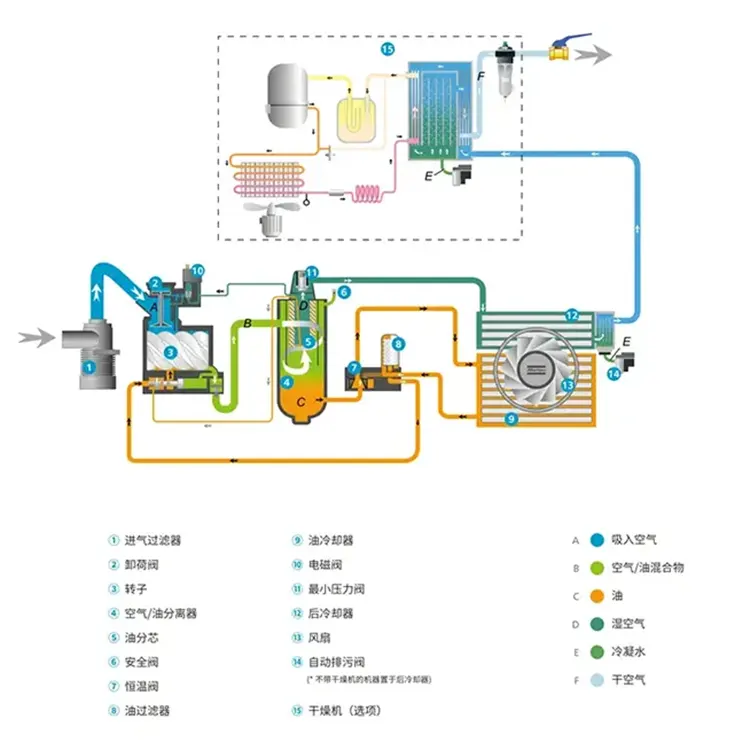

Diagrama de flujo de trabajo del compresor de aire Atlas GL 37-75
