¿Qué es la clasificación IP?

Posición

Significado

Rango

Primer dígito

Protección contra el polvo (protección contra objetos sólidos)

0 – 6

Segundo dígito

Protección del agua (protección contra la entrada de líquidos)

0 – 8

Código IP

Nivel de protección

Descripción

IP0X

Sin protección

Sin protección especial contra objetos sólidos.

IP1X

≥50 mm

Evita que entren objetos sólidos grandes (por ejemplo, la mano)

IP2X

≥12mm

Evita que los dedos toquen las partes internas.

IP3X

≥2,5 mm

Evita que entren herramientas, cables y objetos pequeños.

IP4X

≥1,0 mm

Evita que entren insectos y pequeños desechos.

IP5X

Protegido contra el polvo

Puede entrar polvo, pero no en cantidades que afecten el funcionamiento normal.

IP6X

A prueba de polvo

Previene completamente la entrada de polvo

Código IP

Nivel de protección

Descripción

IPX0

Sin protección

Sin protección contra el agua

IPX1

Goteo vertical

Evita el goteo vertical del agua.

IPX2

Goteo 15°

Evita el goteo de agua en un ángulo de 15°

IPX3

Pulverización (60°)

Evita salpicaduras de agua en un ángulo de hasta 60°

IPX4

Salpicaduras

Evita salpicaduras de agua desde cualquier dirección.

IPX5

Chorro de agua

Evita chorros de agua a baja presión desde cualquier dirección.

IPX6

Fuerte chorro de agua

Evita fuertes chorros de agua.

IPX7

Inmersión

Se puede sumergir en agua (hasta 1 m) por tiempo limitado.

IPX8

Inmersión continua

Se puede sumergir continuamente bajo condiciones específicas.

IPX9K

Agua caliente/alta presión

Resiste lavado con agua caliente a alta presión (100 bar, 80 °C)

Clasificación IP

Solicitud

Caso de uso típico

IP23

Ambientes interiores y secos.

Uso industrial ligero, entornos de oficina.

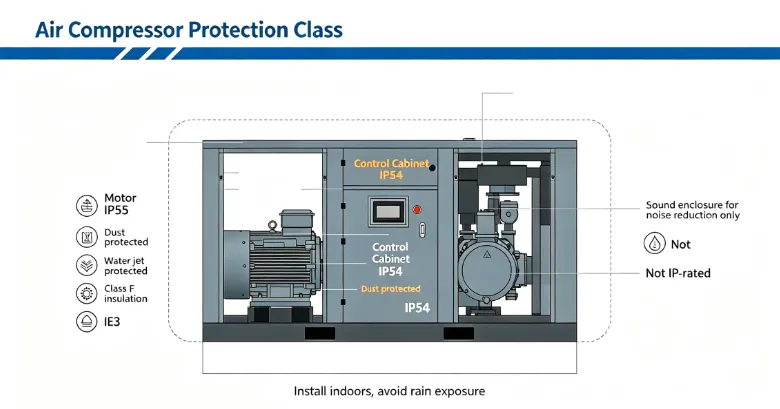

IP44

Armarios eléctricos interiores

Paneles de control, compresores interiores.

IP54

Uso general interior/exterior

Más común para compresores de aire estándar.

IP55

Ambientes exteriores hostiles

Común para compresores industriales.

IP65

Resistente al polvo y al chorro de agua

Exterior, obras de construcción, minería.

IP66

Estanco al polvo + fuerte chorro de agua

Aplicaciones exteriores de alta resistencia

IP67

Estanco al polvo + inmersión de corta duración

Aplicaciones especiales que requieren resistencia al agua.

IP68

Estanco al polvo + inmersión continua

Ambientes sumergibles o extremos

IP69K

Lavado con agua caliente a alta presión

Alimentos y bebidas, productos farmacéuticos, instalaciones de lavado.

Parámetro

Significado

IP55

Primer dígito 5 = Protegido contra el polvo (el polvo puede entrar pero no afecta el funcionamiento)

Segundo dígito 5 = Protegido contra chorros de agua desde cualquier dirección

Solicitud

Adecuado para uso en exteriores, sitios de construcción y entornos industriales hostiles.

Ejemplo

El compresor de aire de frecuencia variable De-nai de 280 kW tiene protección IP55

Punto

Explicación

IP67/IP68 ≠ Trabajo bajo el agua

Estas clasificaciones garantizan que el dispositivo funcione después de sacarlo del agua, no mientras esté sumergido y en funcionamiento.

IP69K ≠ IP67/IP68

IP69K protege contra el lavado a alta presión pero no es apto para inmersión continua

Aplicaciones IP69K

Fábricas de alimentos, lavaderos de autos, cervecerías donde se lavan equipos con frecuencia.

Estándar de prueba

GB/T 4208-2017 (China) / IEC 60529 (Internacional)

 calificación IK

Separado de IP; mide la protección contra impactos mecánicos (por ejemplo, IK08, IK10)
