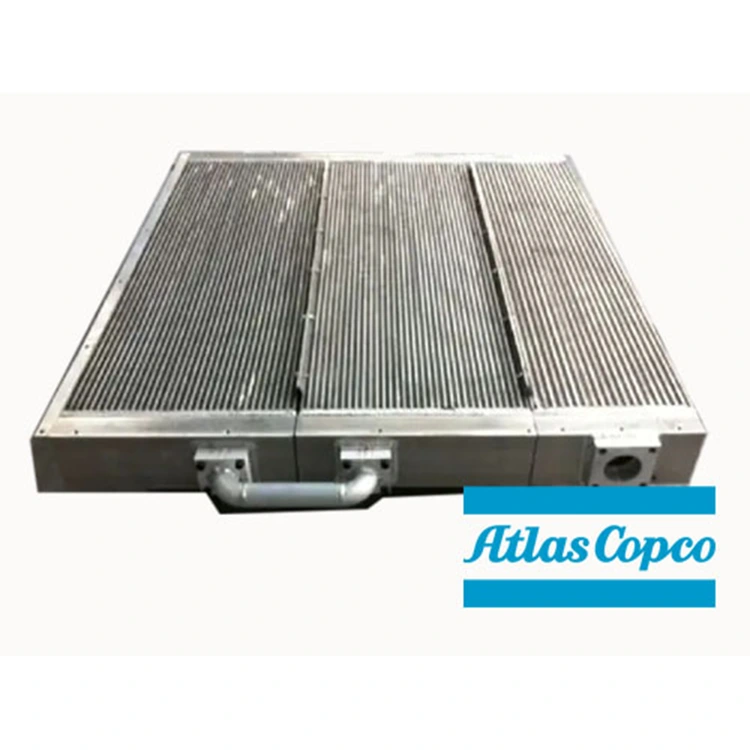

Enfriador de compresor de aire

En el proceso de funcionamiento del compresor de aire, la compresión del aire producirá una gran cantidad de calor, si no se libera a tiempo, provocará una serie de problemas como alta temperatura del equipo, daños en las piezas, deterioro del aceite lubricante, etc. Como componente central del sistema de enfriamiento, Air Compressor Cooler tiene la misión clave de "protección de enfriamiento" y su desempeño determina directamente la estabilidad operativa, la vida útil y la eficiencia operativa del compresor de aire.

La función principal del enfriador de compresor de aire no es solo enfriar el aire comprimido a alta temperatura (generalmente de 100-140 ℃ a 40-50 ℃) y el aceite lubricante generado en el proceso de compresión a una temperatura de funcionamiento segura, para evitar daños por alta temperatura al motor principal y varias piezas, sino también condensar el vapor de agua en el aire comprimido en agua líquida a través del enfriamiento, y luego descargarlo a través del drenaje para lograr el efecto de deshidratación y secado, reduciendo el riesgo de corrosión interna y falla del sistema.  Al mismo tiempo, reducir la temperatura de escape también puede reducir la carga del equipo de postratamiento, mejorar la eficiencia operativa de todo el sistema de aire comprimido, lograr el propósito de ahorrar energía y reducir el consumo, prevenir eficazmente la oxidación y el deterioro del aceite lubricante causado por las altas temperaturas, el envejecimiento de los sellos y el daño a las piezas de goma, y ​​proteger integralmente la seguridad del sistema.

DC Compressor ha estado profundamente involucrado en el campo de los equipos de compresión de gas durante muchos años, profundamente consciente de la importancia de los enfriadores para el funcionamiento del equipo, siempre insiste en suministrar enfriadores originales de Atlas Copco y construye una sólida línea de defensa de disipación de calor para el funcionamiento estable de los equipos del cliente desde la fuente.  Nuestros productos cubren las industrias del acero, química, automotriz, médica, de nuevas energías y otras, y han proporcionado a miles de empresas soluciones de refrigeración adecuadas.

¿Qué son los refrigeradores por compresor de aire?

Los enfriadores de compresores de aire Atlas Copco se dividen en varios tipos según las diferentes posiciones de instalación y medios de enfriamiento, que pueden adaptarse con precisión a las necesidades de diferentes modelos de compresores de aire y escenarios de aplicación, brindando a los clientes opciones diversificadas.

Clasificado según la posición de instalación, incluye principalmente tres productos principales: uno es el enfriador de aceite, especialmente utilizado para enfriar el aceite lubricante en circulación, para evitar que la alta temperatura del aceite afecte el efecto de lubricación y la vida útil del aceite, generalmente instalado después del sistema de separación de petróleo y gas, es el componente clave de disipación de calor del compresor de aire de tornillo de inyección de aceite; El segundo es el posenfriador, la función principal es enfriar el aire comprimido, instalado después del puerto de escape del compresor de aire, pertenece a la configuración estándar del compresor de aire, casi todos los compresores de aire deben estar equipados; El tercero es el intercooler, que está especialmente diseñado para compresores de aire de múltiples etapas. Se utiliza para enfriar el aire comprimido entre todos los niveles de compresión. Puede reducir efectivamente el consumo de energía de la siguiente etapa de compresión y mejorar la eficiencia de compresión de toda la máquina. Es ampliamente utilizado en equipos compresores de aire de alta y ultra alta presión.

Según la clasificación del medio refrigerante, se puede dividir en tres categorías: refrigeración por aire, refrigeración por agua y refrigeración mixta.  Entre ellos, el tipo enfriado por aire (serie TD) adopta una estructura de disipación de calor con aletas de aluminio, basándose en refrigeración por ventilación forzada, sin fuente de agua externa, instalación flexible y conveniente, especialmente adecuada para áreas con escasez de agua, equipos móviles y unidades fijas pequeñas y medianas; el tipo refrigerado por agua (serie HD) adopta una estructura de carcasa de acero inoxidable, flujo de agua fría y aire comprimido en sentido inverso, alta eficiencia de intercambio de calor y bajo consumo de energía, adecuado para áreas con abundancia de agua, unidades grandes y ambientes de alta temperatura; El tipo de refrigeración híbrida combina las ventajas de la refrigeración por aire y la refrigeración por agua. El área central adopta refrigeración por agua para garantizar el efecto de enfriamiento y el área del borde adopta refrigeración por aire para adaptarse al medio ambiente. Está especialmente diseñado para condiciones de trabajo extremas o equipos que requieren una precisión de enfriamiento extremadamente alta.

DC Compressor cuenta con un equipo de selección profesional, que puede recomendar con precisión el tipo de enfriador más adecuado para los clientes según el modelo, la potencia, el volumen de escape, la presión de trabajo y el entorno operativo del compresor de aire del cliente (como la fuente de agua, la temperatura ambiente, etc.) para garantizar que el efecto de enfriamiento coincida perfectamente con los requisitos de operación del equipo.

¿Cuál es la diferencia entre la estructura y el principio de funcionamiento del enfriador con compresor de aire?

El diseño de la estructura del enfriador del compresor de aire Atlas Copco y el principio de funcionamiento serán diferentes según el tipo de enfriamiento, pero el núcleo gira en torno al desarrollo de la "transferencia de calor eficiente", todas las partes cooperan para lograr un efecto de enfriamiento estable.

Desde el punto de vista estructural, el enfriador enfriado por aire se compone principalmente de aletas de intercambio de calor de aluminio, tubos de intercambio de calor, ventiladores de flujo axial, motores de ventilador, cubiertas protectoras, drenajes y soportes.  Las aletas de aluminio y los tubos de intercambio de calor adoptan un diseño integrado para mejorar en gran medida la eficiencia de conducción del calor, el ventilador y el motor cooperan para lograr una ventilación forzada y la cubierta protectora garantiza el funcionamiento seguro del equipo.  El enfriador enfriado por agua está compuesto por un haz de tubos de intercambio de calor de acero inoxidable, una carcasa, una cubierta final, una interfaz de entrada y salida, una salida de aguas residuales y un drenaje. El material de acero inoxidable garantiza la resistencia a la corrosión y la vida útil del equipo. La tapa final está diseñada para su posterior desmontaje y mantenimiento.  Además, todos los tipos de refrigeradores están equipados con sensores de temperatura, indicadores de presión diferencial, interfaces de válvulas de seguridad y sistemas de drenaje automático para monitorear el estado operativo y proteger la seguridad.

En términos de principio de funcionamiento, la lógica de funcionamiento del enfriador enfriado por aire es simple y eficiente: el fluido a alta temperatura (aire o aceite lubricante) fluye a través del tubo de intercambio de calor de aluminio, y el flujo de aire forzado se genera después de que se enciende el ventilador, y el calor se disipa rápidamente a la atmósfera a través de las aletas, logrando así el enfriamiento.  El ventilador adopta un diseño de control automático de temperatura, que puede ajustar automáticamente la velocidad según la temperatura del fluido y realizar una operación de ahorro de energía al tiempo que garantiza el efecto de enfriamiento.  Los enfriadores enfriados por agua utilizan tecnología de intercambio de calor a contracorriente, el fluido a alta temperatura fluye dentro del tubo de intercambio de calor, el agua de enfriamiento fluye en reversa fuera del tubo, este diseño a contracorriente puede maximizar la eficiencia del intercambio de calor, el calor se transfiere al agua de enfriamiento a través de la pared del tubo y luego el agua de enfriamiento lo transporta continuamente.  El separador de humedad incorporado en el refrigerador recogerá el agua líquida condensada y finalmente la drenará a través del drenaje automático para completar la doble tarea de enfriamiento y deshidratación.

El equipo técnico de DC Compressor tiene un profundo conocimiento de la estructura y el principio de funcionamiento de varios refrigeradores y puede proporcionar a los clientes descripciones detalladas del producto y orientación operativa para ayudarlos a dominar rápidamente la lógica de operación del equipo y determinar con precisión el estado de operación del equipo.

¿Cuáles son los modelos principales y las ventajas principales del enfriador con compresor de aire?

Atlas Copco ha creado una variedad de productos de series de enfriadores de alto rendimiento con una acumulación de tecnología centenaria. Cada modelo de serie se adapta a diferentes escenarios, con múltiples ventajas como alta eficiencia, durabilidad e inteligencia, convirtiéndose en la primera opción para los clientes industriales globales.

La serie de enfriadores estándar principal cubre cuatro tipos principales: posenfriador enfriado por aire serie TD, elemento de enfriamiento integrado de aluminio, con diseño de baja resistencia al viento, nivel de protección del ventilador hasta IP55, adecuado para compresores de aire pequeños y medianos de las series GA/GX/GZ, ampliamente utilizado en fabricación pequeña y mediana, procesamiento de hardware y otras industrias; El posenfriador enfriado por agua de la serie HD adopta una estructura de haz de tubos de acero inoxidable, bajo consumo de agua y un separador de humedad incorporado, adecuado para compresores de aire grandes de la serie GA/GA+, que es la opción principal de grandes empresas industriales como la industria química y del acero; el enfriador de aceite de la serie OC adopta un diseño eficiente de transferencia de calor, la precisión del control de la temperatura del aceite puede alcanzar ±2 ℃, que puede adaptarse a condiciones de alta presión y cubrir todas las series de compresores de aire de tornillo con inyección de aceite; El intercooler de la serie IC, diseñado para compresión multietapa, capacidad de presión ≥25 bar, rango de enfriamiento de una sola etapa ≥50 ℃, es una parte esencial del compresor de aire de alta presión y ultra alta presión.

En comparación con los refrigeradores comunes, los refrigeradores Atlas Copco tienen cinco ventajas principales: en primer lugar, una mayor eficiencia de intercambio de calor, el diseño optimizado del canal de flujo hace que la eficiencia de intercambio de calor sea entre un 15 y un 20 % mayor que los refrigeradores comunes y puede lograr un enfriamiento rápidamente; segundo, materiales superiores, aluminio refrigerado por aire, acero inoxidable 316L refrigerado por agua, resistencia a la corrosión, resistencia al desgaste, resistencia a altas temperaturas y vida útil más larga; En tercer lugar, el control inteligente es más preciso, el sensor de temperatura integrado y la operación de enlace PLC pueden lograr un control de temperatura preciso y reducir aún más el consumo de energía; cuarto, el mantenimiento es más conveniente, el diseño modular es fácil de desmontar y limpiar, lo que reduce el tiempo de inactividad del equipo; quinto, la interfaz de válvula de seguridad incorporada, segura y confiable, puede prevenir eficazmente daños por sobrepresión, el producto cumple plenamente con el estándar de calidad ISO 9001.

DC Compressor, como proveedor asociado autorizado de Atlas Copco, tiene una capacidad de suministro estable de una gama completa de productos de refrigeración. Puede combinar rápidamente el modelo de enfriador correspondiente según los modelos de equipos del cliente y debe garantizar el ajuste perfecto entre productos y equipos.

Fallas comunes del enfriador del compresor de aire

Enfriador a largo plazo en ambientes operativos de alta temperatura, alta carga o debido a un mantenimiento inadecuado, pueden aparecer una serie de fallas.  La resolución de problemas oportuna y las medidas de solución científica pueden evitar eficazmente la expansión de fallas y reducir las pérdidas por parada de equipos.  DC Compressor combina años de experiencia en servicio, resume fallas comunes y las soluciones correspondientes de refrigeradores y brinda orientación práctica para los clientes.

Si la temperatura de escape es demasiado alta como para provocar el disparo del equipo, primero se deben investigar cuatro causas principales: bloqueo de las aletas enfriadas por aire, incrustaciones en las tuberías enfriadas por agua, falla del ventilador y flujo de agua de refrigeración insuficiente.  Las soluciones correspondientes son: soplar el polvo del lado interior de la aleta con aire comprimido; eliminar incrustaciones en la tubería mediante limpieza química; comprobar si el motor del ventilador y la correa están dañados y repararlos o reemplazarlos a tiempo; ajustando la válvula de agua para aumentar el flujo de agua de refrigeración.

Si se encuentran fugas en el enfriador, la causa principal es el envejecimiento de los sellos, la corrosión de los tubos de intercambio de calor o los pernos de las tapas de los extremos flojos.  En este momento, es necesario reemplazar el anillo de sello envejecido; reparar o reemplazar el tubo de intercambio de calor corroído; apriete los pernos de la cubierta del extremo de manera uniforme para evitar fugas causadas por una tensión desigual.

Cuando el drenaje de condensado no es suave, existe una alta probabilidad de que el drenaje esté bloqueado, el separador de humedad esté sucio o que la diferencia de presión del sistema sea insuficiente.  La solución es limpiar o sustituir el desagüe; desmontar y limpiar la báscula en el separador de humedad; Verifique la presión del sistema para garantizar que el diferencial de presión cumpla con los requisitos de drenaje.

Si hay demasiada pérdida de presión en el equipo, es necesario centrarse en tres aspectos: incrustaciones o deposición de carbón dentro del enfriador, las válvulas de entrada y salida no están completamente abiertas y las tuberías están bloqueadas.  Las impurezas internas se pueden eliminar mediante limpieza química; estado de la válvula verificado para asegurar una apertura completa; Tuberías obstruidas desbloqueadas para restablecer la circulación normal.

¿Cuáles son los puntos clave del mantenimiento diario del enfriador por compresor de aire?

El mantenimiento regular y científico es fundamental para prolongar la vida útil de los refrigeradores de compresores de aire Atlas Copco y garantizar su funcionamiento estable.  Combinado con las características del producto y la experiencia en la industria, DC Compressor combina puntos y procesos de mantenimiento detallados para los clientes para ayudarlos a establecer un sistema de mantenimiento perfecto.

En el ciclo de mantenimiento se deben observar estrictamente las siguientes normas: limpieza superficial de las aletas del enfriador enfriado por aire, una vez cada 2000 horas o 3 meses; limpieza interna de conjuntos de enfriadores enfriados por agua, una vez cada 8000 horas o 1 año; inspección de drenajes de todo tipo de refrigeradores, una vez al mes; reemplazo de los sellos de las tapas de los extremos del enfriador enfriado por agua, una vez cada 2 años; motores de ventiladores y correas para refrigeradores enfriados por aire, una vez cada 4000 horas.

Los diferentes tipos de procedimientos de mantenimiento de refrigeradores tienen su propio énfasis.  La limpieza del enfriador enfriado por aire debe seguir estrictamente el proceso de "apagado, alivio de presión, limpieza de purga, tratamiento de manchas de aceite e inspección de componentes": primero detenga el funcionamiento del equipo, desconecte la fuente de alimentación y libere la presión del sistema; utilice aire comprimido de 0,4 a 0,6 MPa para purgar el polvo del lado interior de la aleta; si la aleta tiene manchas de aceite intensas, límpiela con detergente neutro, luego enjuáguela con agua limpia y séquela; finalmente verifique si las aspas del ventilador y la cubierta protectora están intactas para garantizar que no haya daños.

La limpieza del enfriador enfriado por agua se llevará a cabo de acuerdo con "cerrar la válvula y retirar la cubierta, limpieza química, lavado con agua limpia, reemplazo del sello y prueba de presión": cierre las válvulas de entrada y salida de agua de refrigeración, retire la cubierta del extremo; hacer circular un agente especial de limpieza de tuberías para eliminar las incrustaciones y el aceite en la tubería; lave bien el interior del haz de tubos con agua limpia; reemplace el sello nuevo y vuelva a ensamblarlo, y finalmente realice una prueba de presión (la presión de prueba es 1,2 veces la presión de trabajo) para garantizar que no haya fugas.

No se puede ignorar el mantenimiento del sistema de drenaje: compruebe periódicamente el estado de funcionamiento del escurridor automático para garantizar un drenaje suave; limpie el elemento filtrante del escurridor y reemplace periódicamente las piezas envejecidas; en invierno, se deben tomar medidas anticongelantes para agregar anticongelante al sistema de enfriamiento de agua para evitar grietas por congelación en la tubería.

DC Compressor recuerda periódicamente a los clientes que realicen trabajos de mantenimiento y proporciona manuales de instrucciones de mantenimiento detallados y capacitación profesional para que los clientes los ayuden a dominar las habilidades de mantenimiento y reducir las tasas de fallas de los equipos.

¿Cuáles son las recomendaciones principales para la selección e instalación del enfriador con compresor de aire?

La selección correcta y la instalación estándar son requisitos previos para un rendimiento óptimo de los enfriadores de compresores de aire Atlas Copco.  DC Compressor combina una gran cantidad de casos prácticos para brindar a los clientes sugerencias de instalación y selección específicas para ayudarlos a evitar problemas comunes.

Se deben seguir tres principios básicos en la selección: uno es hacer coincidir los parámetros del equipo, seleccionar el enfriador correspondiente de acuerdo con los parámetros básicos como la potencia, el volumen de escape y la presión de trabajo del compresor de aire para garantizar que la capacidad de enfriamiento coincida con los requisitos del equipo; la otra es adaptarse a las condiciones ambientales. Si la temperatura ambiente excede los 35 ℃, es necesario seleccionar productos con una capacidad de enfriamiento aumentada entre un 10 y un 15 % para evitar que las altas temperaturas ambientales afecten el efecto de enfriamiento; En tercer lugar, considerando la fuente y la calidad del agua, el sistema refrigerado por agua debe seleccionarse de acuerdo con la situación de la fuente de agua. En zonas con agua dura, se recomienda utilizarlo con descalcificador de agua para reducir el riesgo de incrustaciones en la tubería.

Se debe prestar atención a cuatro puntos durante la instalación: al instalar refrigeradores enfriados por aire, es necesario garantizar que se reserve un espacio de ≥500 mm alrededor del equipo para garantizar una ventilación suave y evitar la disipación de calor debido a una mala ventilación; se deberían instalar válvulas y manómetros en la entrada y salida de los enfriadores enfriados por agua para facilitar el mantenimiento posterior y el control de la presión; se debe reservar espacio de desmontaje durante la instalación para facilitar la posterior limpieza, mantenimiento y sustitución de piezas; El puerto de escape del enfriador debe instalarse hacia abajo para garantizar una descarga suave del agua condensada y evitar que la acumulación de agua afecte el efecto de enfriamiento y la vida útil del equipo.

Además, durante el proceso de selección e instalación, si el cliente tiene alguna pregunta, el equipo técnico profesional de DC Compressor puede brindarle orientación personalizada, combinándola con el escenario de producción real, el modelo del equipo y otros detalles del cliente, para brindar un esquema de selección y planos de instalación precisos, para garantizar que las especificaciones de instalación del enfriador y un funcionamiento estable.

¿Acerca del compresor de CC?

Los enfriadores Atlas Copco son la primera opción para los clientes industriales globales debido a su alta eficiencia de transferencia de calor, materiales de alta calidad y control inteligente, pero también es importante elegir proveedores confiables.  Compresor de CC como fabricantes, proveedores y fábricas profesionales de enfriadores de compresores de aire de China, con múltiples ventajas principales, bienvenidos a consultar y comprar.

Contamos con un sistema completo de cadena de suministro y abundantes recursos industriales. Como proveedor cooperativo autorizado de Atlas Copco, podemos garantizar que todos los refrigeradores sean originales y genuinos, y garantizar la calidad del producto desde el origen.  Con sede en Shanghai y oficinas en Jiangsu, Zhejiang y otras regiones, ha formado una red de servicios que cubre el cinturón industrial central del delta del río Yangtze, lo que puede lograr un suministro rápido y acortar en gran medida el ciclo de entrega.  De acuerdo con las necesidades de los diferentes clientes, brindamos soluciones de adquisiciones diversificadas, apoyamos adquisiciones al por mayor, adquisiciones personalizadas, pero también de acuerdo con las necesidades de la marca del cliente para proporcionar una variedad de canales de ventas y precios preferenciales, para ayudar a los clientes a reducir los costos de adquisición.

En términos de servicio, hemos establecido un sistema de servicio de ciclo de vida completo: brindando orientación de selección profesional a los clientes antes de la venta y recomendando los mejores productos en combinación con los parámetros del equipo y los requisitos del escenario; proporcionar orientación sobre instalación, consultas técnicas y otros servicios durante las ventas para ayudar a los clientes en la instalación estandarizada; brindando mantenimiento las 7 x 24 horas e inspecciones posventa periódicas, realizando inspecciones telefónicas una vez al mes, inspecciones in situ cada trimestre e investigando activamente problemas potenciales.

Con un estricto control de calidad, un sistema de servicio perfecto y una buena reputación en el mercado, DC Compressor ha prestado servicios a miles de empresas en diversas industrias en todo el mundo, abarcando campos del acero, químicos, automotrices, médicos, de nuevas energías, alimentos y bebidas y otros.  Elija DC Compressor, no solo para comprar un enfriador Atlas Copco de alta calidad, sino también para obtener un socio de servicio de equipos industriales profesional y confiable, garantía integral de operación estable del equipo y reducción de costos operativos.
